پروانه پمپ آب

پروانه پمپ مهمترین بخش پمپ آب می باشد، چرا که اندازه، شکل و سرعت آن ظرفیت پمپ را در تمام شرایط تعیین می نماید. پروانه با تیغه ساده کونیک با روپوش منفرد معمولا در صنایع کوچک به کار می رود. پروانه با تیغه ساده همچنین می تواند دارای دو روپوش باشد. نوع دیگر پروانه دارای تیغه خمیده یا شعاعی است. این نوع از پروانه ها غالبا برای انتقال مواد شامل توده های جامد یا ذرات درشت معلق به کار می روند و سرعت انتقال بیشتری به ماده پمپ شونده می بخشند.

پیشنهاد ویژه: برای مشاوره رایگان خرید پمپ آب مناسب همین حالا با بخش فروش شرکت مستر در فروشگاه پمپ تماس بگیرید.

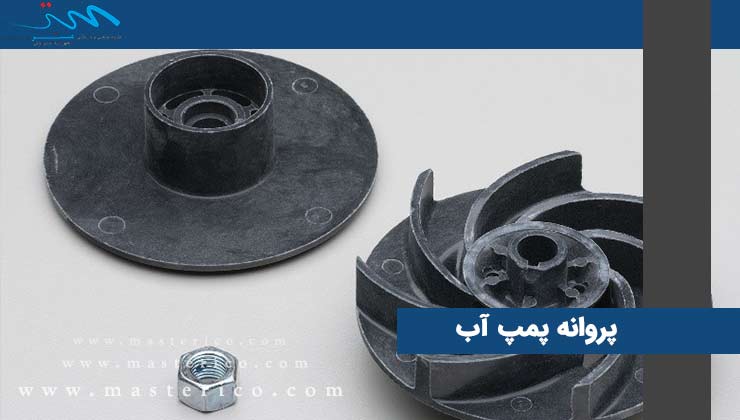

پروانه پمپ آب
پروانه پمپ آب

پروانه پمپ آب

همانطور که بالا تر نیز گفته شد، پروانه پمپ آب یکی از مهم ترین قطعات پمپ اب می باشد که بکب از مهمتعرین وظایف آن بالا بردن سرعت و ظرفیت پمپ اب می باشد، پروانه پمپ آب با توجه به گفته های بالا باعث سرعت بخشیدن به ماده پمپ شونده میشود و میتوان گفت از جمله پر اهمیت ترین قطعات یک پمپ آب به حساب می آید.

ار آنجا که در منازل مسکگونی همواره با مشکل کمبود فشار اب مواجه هستیم یکی از بهترین و کاربردی ترین قطعات برای یک پمپ اب با فشار قوی پروانه پمپ آب می باشد، چرا که پروانه پمپ اب همواره باعث سرعت بخشیدن به پمپ اب شده و کمک میکند تا اب با فشار بیشتری وارد شود و در نتیجه دیگر با مشکل کمبود فشار اب مواجه نخواهیم شد.

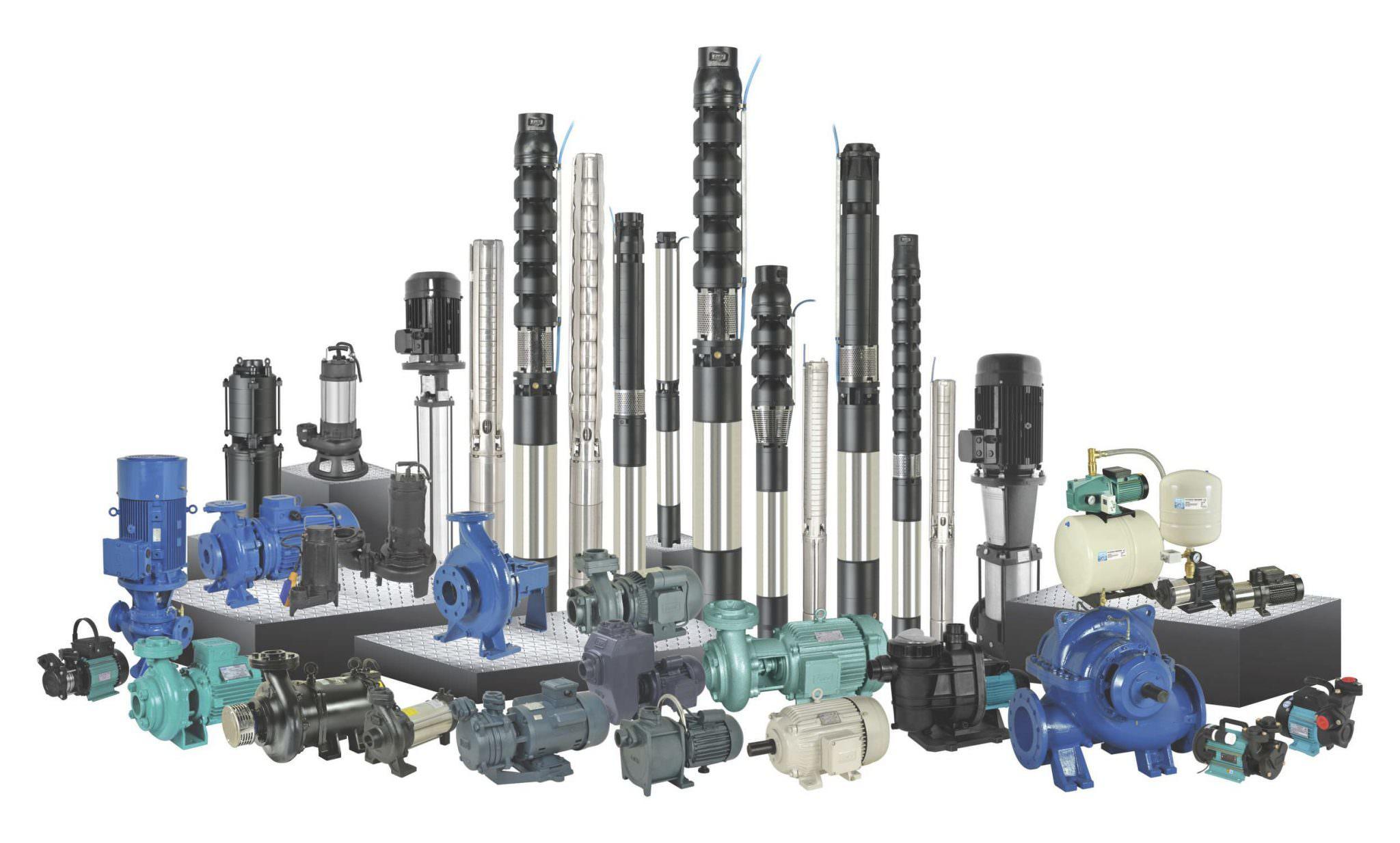

انواع پروانه پمپ آب

حال که با پروانه پمپ آب و موارد استفاده آن آشنا شدیم بهتر است با یکدیگر انواع پروانه پمپ اب را مورد بررسی قرار دهیم.

پروانه پمپ آب انواع متفاوتی دارد که در این بخش تعدادی از آن ها را برای شما عزیزان قرار داده ایم:

  • پروانه پمپ آب پمپ‌های رتودینامیک
  • پروانه پمپ آب پمپ‌های جابجایی مثبت

پمپ‌های رتودینامیک که این کار را با استفاده از نیروی سانتریفیوژی انجام می‌دهند به نام پمپ‌های سانتریفیوژی نامیده می‌شوند:

  • پمپ‌های جریان شعاعی یا گریز از مرکز
  • پمپ‌های جریان مختلط
  • پمپ‌های جریان محوری
  • پمپ‌های جریان محیطی

پمپ‌های جابجایی مثبت

این نوع پمپ‌ها اشاره به پمپ‌های آبرسانی دارد که در هر دوره‌ی پمپاژ میزان مشخصی از مایع را پمپ می‌کنند. به زبان ساده‌تر، میزان مایع پمپ‌شده به تعداد دوره‌های پمپاژ بستگی دارد.

  • پمپ‌های رفت‌وبرگشتی: که این پمپ ها خود به سه نوع تقسیم‌بندی می‌شوند:
  • پمپ‌های پیستونی
  • پمپ‌های پلانچری
  • پمپ‌های دیافراگمی
  • پمپ‌های دوار: این پمپ ها که روش کارشان بر اساس حرکت بدون توقف و چرخشی رتور در داخل محفظه است، به دو دسته تقسیم می شوند:
  • پمپ‌های تک محوری
  • پمپ‌های چند محوری
پروانه پمپ سانتریفیوژ
پروانه پمپ سانتریفیوژ

پروانه پمپ سانتریفیوژ

پروانه پمپ سانتریفیوژ انواع متفاوتی دارد، به عنوان مثال یکی از انواع پروانه پمپ سانتریفیوژ، پروانه پمپ اب بسته می باشد، در پروانه پمپ سانتریفیوژ بسته پره‌ها بین دو صفحه دایره‌ای شکل قرار گرفته‌اند و سیالات از طریق کانال مابین این دو صفحه و بین پره‌ها عبور میکند.

انواع دیگر پروانه پمپ سانتریفیوژ عبارت اند از:

  • پروانه پمپ آب نیم باز
  • پروانه پمپ آب بسته
  • پروانه پمپ آب باز

یکی از بهترین برندهای تولید کننده پمپ سانتریفیوژ، شرکت ابارا است. برای کسب اطلاعات بیشتر و دریافت کاتالوگ وارد صفحه پمپ آب ابارا شوید.

پروانه پمپ آب کوچک

پروانه پمپ آب کوچک معمولا وظیفه انتقال مواد شامل توده های جامد یا ذرات درشت معلق به کار می روند و سرعت انتقال بیشتری به ماده پمپ شونده می بخشند.

پروانه پمپ آب کوچک یکی از انواع پروانه پمپ آب می باشد که معمولا در منازل مسکونی کوچک مورد استفاده قرار میگیرد و وظیفه ی سرعت بخشیدن به مقدار فشار آب ورودی را دارد.

پروانه پمپ آب خانگی

پروانه پمپ اب خانگی یکی دیگر از انواع پمپ آب میباشد که همانطور که از نامش پیداست برای مصارف خانگی مورد استفاده قرار میگیرد.

بهتر است از پروانه پمپ آب خانگی برای منازلی با متراژ کوچک استفاده شود، چرا که این نوع پروانه پمپ آب برای مصارف خانگی با متراژ کوچک بهترین کارکرد را خواهد داشت.

پروانه پمپ کف کش

پروانه ها دارای پره هایی هستند که به کمک آنها جریان را از مرکز به لبه های بیرونی هدایت میکنند. همراه با چرخش پروانه، سیال به مرکز پروانه کشیده میشود و با پره ها نیروی سانترفیوژ لازم را برای بیرون راندن سیال از داخل پمپ، و در نهایت انتقال به نقطه مورد نظر را ایجاد میکند.

انواع پروانه در پمپ کفکش عبارت اند از:
پروانه پمپ آب بسته:
همانطور که از اسمش پیداست، پره ها بین دو صفحه دایره ای شکل قرار گرفته اند و سیالات از طریق کانال مابین این دو صفحه و بین پره ها عبور میکند.
این طرح پروانه، بیشترین جریان را از مرکز پروانه ایجاد میکند و رایج ترین مدل پروانه برای پمپ های سانترفیوژ است، اما تنها برای سیالات تمیز و بدون ناخالصی کاربرد دارد. مانند پمپ آب خانگی، پمپ طبقاتی و…

پروانه پمپ آب نیم باز:
در این طرح، پره ها از یک طرف به یک صفحه دوار وصل شده اند و از طرف دیگر به سمت بخش داخلی پمپ باز هستند. این مدل نسبت به طرح بسته کارآمدی کمتری دارد و سیال بین پره ها با سیال درون کله گی در ارتباط است، به همین دلیل به کمک این نوع پروانه پمپ میتواند سیالاتی همراه با میزان مشخصی موارد معلق و ویسکوزیته بالاتر را پمپاژ کند. مانند برخی مدلهای پمپ کفکش و پمپ های کشاورزی.

پروانه پمپ آب باز:
در پمپ های سانترفیوژ پروانه باز، پره های پمپ از دو طرف باز هستند و از آنجایی که پره ها از هیچ طرفی تکیه گاه ندارند نسبت به دو مدل دیگر ضعیف تر عمل میکنند، زیرا در این مدل سیال ما بین پره ها با سیالی که درون کله گی است کاملا در ارتباط بوده و این سبب میشود که کارآمدی کمتری داشته باشد.
پروانه باز برای انتقال سیالات حاوی مواد جامد معلق و ناخالصی طراحی شده اند به همین دلیل پمپ های این مدل را کوچکتر و ضعیفتر می سازند تا احتمال شکستگی پره ها را کم کنند. مانند پمپ لجنکش.

پروانه پلاستیکی پمپ آب

پروانه پلاستیکی پمپ آب نیز یکی دیگر از انواع پروانه پمپ آب می باشد که برای پمپ های سانریفیوژ بیشترین کاربرد را دارند، لازم به ذکر است پروانه پلاستیکی پمپ آب نسبت به دیگر پروانه پمپ اب های موجود در بازار از کیفیت کمتری برخوردار می باشد.

پروانه پمپ لجن کش

پروانه پمپ لجن کش نیز همانند پروانه پمپ آب کف کش می باشد برای کسب اطلاعات بیشتر در رابطه با پمپ کف کش مقاله ی قیمت پمپ کف کش را مطالعه نمایید، این نوع پروانه پمپ آب دارای پره هایی هستند که به کمک آنها جریان را از مرکز به لبه های بیرونی هدایت میکنند. برای استعلام هزینه و قیمت پروانه پمپ لجن کش میتوانید با کارشناسان ما در شرکت مستر تماس بگیرید تنا مجرب ترین کارشناسان ما در زمینه پروانه پمپ لجن کش شما را راهنمایی نمایند.

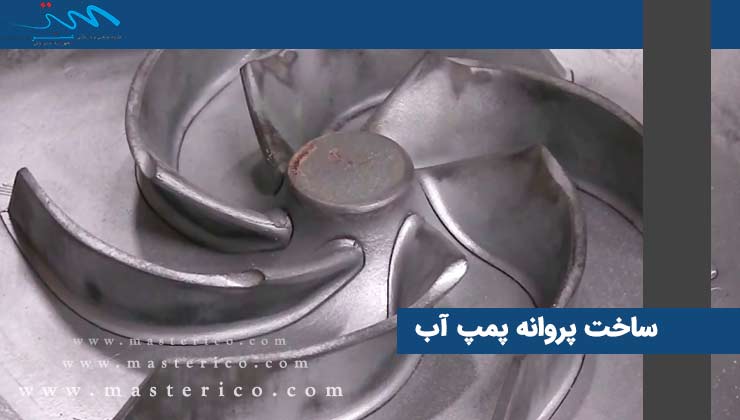

ساخت پروانه پمپ آب
ساخت پروانه پمپ آب

ساخت پروانه پمپ آب

حال که با پروانه پمپ آب و انواع ان و همچنین نحوه کار آن آشنا شدیم اکنون زمان آن رسیده است که ساخت پروانه پمپ آب را با یکدیگر مورد بررسی قرار دهیم.

در این بخش ساخت پروانه پمپ آب را برای شما عزیزان قرار داده ایم:

برای شروع ساخت ما با بدست آوردن محفظه پمپ شروع خواهیم کرد. برای این منظور به نگهدارنده شمع پلاستیکی نیاز داریم (یا می توان از 2 درب Gatorade استفاده کرد). بعد باید بوستر پمپ پروانه را بسازیم. پایین پروانه از یک ورق پلاستیکی ساخته می شود. تکه پلاستیکی که من استفاده کردم بسته بندی مواد غذایی بود. من از یک قطب نما استفاده می کنم تا دایره ای کمی کوچکتر از محفظه پمپ را روی یک قطعه پلاستیکی ردیابی کنم. قطعه پلاستیک را برش داده و قرمز به آن رنگ کنید بهتر دیده می شود. هنگامی که آن را برش دادم ، یک سوراخ نیز در مرکز ایجاد می کنم تا بتواند بعداً روی موتور سوار شود.

قطر پروانه پمپ

قطر پروانه پمپ یکی از مهمترین عوامل در افزایش فشار آب در پمپ آب می باشد، عملکرد پمپ گریز از مرکز می تواند با تغییر قطر پروانه تغییر کند.

برای محاسبه ی قطر پروانه پمپ آب اگر محرک پمپ موتور الكتريكی باشد سرعت دورانی برابر سرعت استاندارد است كه در امريكا 3560 و 1760 دور در دقيقه و در انگليس 2900 و 1450 دور در دقيقه می باشد . در جدول (6-1) سرعت‌های دورانی پمپ بر حسب فركانس برق شبكه و تعداد قطب های الكتروموتور آورده شده است .

1412108642قطب/فركانس
4154805807249601450290050 HZ
50058070087511601750350060 HZ
   جدول6-1

با افزايش سرعت دورانی پمپ برای يک ارتفاع و دبی ثابت ، سرعت مخصوص بيشتر شده و در نتيجه اندازه ماشين كوچكتر و قيمت آن كمتر خواهد شد در عوض احتمال بروز كاويتاسيون بيشتر خواهد بود. در هر حال بايد سرعت دورانی را طوری انتخاب نماييم كه راندمان ماشين ماكزيمم شود. اگر ارتفاع پمپ زياد باشد می توانید با در نظر گرفتن يک پمپ چند طبقه سرعت مخصوص مناسب را انتخاب کنید.

فروش انواع پروانه پمپ

گروه صنعتی و بازرگانی مستر در سال 1380 تاسیس شد و در زمینه تولید، واردات و فروش تکنولو‍‍ژی های مدرن کنترل، هدایت و بهینه سازی شبکه ­های آبرسانی، تاسیساتی، عمرانی و کشاورزی و فروش انواع پروانه پمپ فعالیت می کند. مجهز سازه تدبیر روش مفتخر است که با بهره گیری از کارشناسان مجرب و دلسوز و همچنین تجهیزات مدرن و با استفاده از متدهای پیشرفته، هر ساله سهم عمده ای در تامین نیازهای آبرسانی خانگی و صنعتی کشور عزیزمان را عهده دار باشد. برای اطلاع مشتریان و همکاران گرامی لازم به ذکر است شرکت مجهز سازه تدبیر روش (شماره ثبت 514136) با نام تجاری مستر در حال فعالیت می باشد.

برای کسب اطلاعات بیشتر میتوانید با مشاره تلفن های فروشگاه پمپ تماس حاصل فرمایید.

021-33997522 | 021-33997661
021-33996283 | 021-36058972
021-33957625 | 021-33956604
021-33919932 | 021-33923069

پروانه پمپ

پروانه با تیغه شعاعی در دو نوع باز و بسته عرضه می شود. نوع باز آن دارای روپوش جزئی بوده که در مقایسه با پروانه های دیگر کوچکتر می باشد. پیشنهاد میکنیم اگر به دنبال خرید پمپ اب کوچک هستید مقاله پمپ آب کوچک ارزان را مطالعه نمایید. روپوش این پروانه ها فقط قسمت پشت پروانه را می پوشاند. ارتفاع تیغه پروانه بسته به نوع و کاربرد مورد نظر می تواند از نیم تا دو اینچ تغییر کند. قطر پروانه همراه با ظرفیت پمپ، ارتفاع پروانه لازم را تعیین می کند. نوع دیگر پروانه باز با روپوش کامل در قسمت پشت است که این پروانه معمولا در ردیف پروانه های نیمه باز قرار می گیرد، چرا که روپوش کامل پشتی یک دایره کامل تشکیل داده و تیغه ها از جلو قابل دسترسی خواهند بود.

قسمت مرکزی پروانه که بر روی محور نصب می شود، توپی پروانه نام دارد. این توپی بسته به طرح و اندازه پروانه، کوچک یا بزرگ می باشد. اگر پروانه از نوع مکش دو گانه باشد، توپی معمولا در قسمت مرکزی باز بوده و دو توپی جدا گانه برروی محور نصب می شوند.

نوع مکش دو گانه بسیار شبیه به مکش واحد بوده، با این تقاوت که در آن روپوش پشتیبان وجود ندارد. در عوض مرکز پروانه با مکش دو گانه دارای به اصطلاح روپوش های جزئی است که، هنگامی که به هم متصل می شوند به شکل منحنی خواهند بود که آب را از دهانه مکش پروانه به نوک تیغه های تخلیه هدایت می کنند. تیغه های هر طرف در موقعیت های مناسب قرار گرفته و پس از اتصال به صورت یک تیغه واحد در می آیند که در نزدیکی لبه بیرونی پروانه قرار دارد. رو پوش های بیرونی محفظه ای برای مواد پمپ شونده به وجود می آورند.

پروانه پمپ نیز مانند پوسته یا بدنه آن می تواند از چدن، فولاد، برنز، برنج، لاستیک قالبی، فایبر گلاس یا هر ماده دیگری باشد که با ماده پمپ شونده ساز گار است. البته انواع دیگر پروانه نیز در پمپ ها بکار می روند، اما بیشتر در پمپ های انتقال مواد مخصوص یا پمپ هایی با طراحی مخصوص استفاده می شوند. در پمپ های چند مرحله ای، طراحی پروانه باید چنان با دقت صورت پذیرد که از اعمال نیروهای اضافی شعاعی ویا محوری در هر مرحله آن پرهیز شود. برای این منظور پروانه ها معمولا پشت به پشت قرار می گیرند، حتی اگر چند اینچ از یکدیگر فاصله داشته باشند.

برخی پروانه ها در قسمت پشت روپوش تیغه های کوچکی دارند که جهت پمپاژ کردن آبهایی که در پشت پروانه قرار می گیرند، استفاده می شوند. بدین طریق، بارمحوری پروانه های عادی نیز کاهش می یابد.

تاریخچه پمپ های پروانه ای

اولین پمپ سانتریفوژ شناخته شده در تاریخ مهندسی در 31 ژولای 1772 در یك معدن مس در “سان دومینگوئز در پرتغال كشف شد. این پمپ در قرن پنجم میلادی به خدمت گرفته می شد. پروانه این پمپ از جنس چوب با پره های دوخمشه می باشد. شكل پره ها نشان از خاقیت بالای صنعتگران باستان در 16 قرن پیش می باشد.

ایده استفاده از نیروی گریز از مركز برای بالا بردن سیالات اولین بار توسط لئوناردو داوینچی (1519 – 1452 ) پیشنهاد شد.

در اواسط قرن شانزدهم یك پروانه پره دار برای تهویه معادن مورد استفاده قرار گرفت.

این پروانه بر مبنای اصل گریز از مركز كه توسط جورجیوس آگریكولا در كتاب (De re1530 metallica) تشریح شده بود، عمل می كرد. مخترع شایسته پمپ سانتریفوژ فیزیكدان فرانسوی دنیس پاپین می باشد. او در كتاب (Des cription et l`usage de la 1687 nouvell machin a` e`lever l’eau) ماشینی را توصیف نمود كه مدلی از پمپ های سانتریفوژ امروزی می باشد. او اختراعش را دو سال بعد در Acta Eruditorum تحت نام” rotatilis suctor et pressor ” به ثبت رساند.

روتور پمپ پاپین از دو پره شعاعی تخت كه در یك محفظه سیلندری بسته می چرخید، تشكیل شده بود. سیال به مركز روتور هدایت می شد و پس از عبور از پره ها به یك لوله با قطر خیلی كوچك كه در محیط محفظه قرار داشت، رانش می شد. پمپی كه توسط پاپین تشریح شد یك مدل علمی كوچك بود. اولین پمپی كه توسط پاپین برای پمپاژ آب ساخته شد در سال 1705 بود. پروانه این پمپ، چند پره با محفظه حلزونی بود.

بعد از پاپین، ریسل، كرنلین لادمور و دانیل گابریل فارنهایت به یك سری پیشرفت های جزئی دست یافتند. اما آنها نتوانستند بر نقیصه اساسی پمپ های سانتریفوژ در آن روزها كه عموماً نفوذ هوا بود، غلبه نمایند. یك مانع در راه گسترش پمپ های روتودینامیكی محبوبیت پمپ های سیلندر – پیستونی در آن زمان بود. این محبوبیت بخاطر همخوانی با تجهیزات تكنولوژی در آن روزها و همچنین عدم گسترش صنعت ماشین بو د. پمپ های سانتریفوژ، تماماً ماشین های با سرعت بالا هستند كه نیاز به تطابق با محرك های تسمه و چرخ دنده دارند. تنها در قرن نوزدهم بود كه با پیشرفت تكنولوژی چرخ دنده ها، این تطابق صورت گرفت.

در سال 1754 ریاضیدان مشهور لئونارد اولر (1707) با انتشار تئوری توربینهای هیدرولیكی، پیشرفت عظیمی در گسترش توربینهای هیدرولیكی در قرن نوزدهم ایجاد كرد، اما تأثیر كمی بر پمپ های روتودینامیكی داشت.

در 1785 جان اسكی یك پمپ با ساختار جدیدی اختراع نمود كه مدلی از پمپ های ملخی بود.

در سال 1846، اولین پمپ سانتریفوژ سه طبقه توسط جانسون امریكایی ساخته شد و چند سال بعد جیمز استوارت جوین در سال 1949 پمپ سانتریفوژ چند طبقه را ساخت و اولین تحلیل سیستماتیك این پمپ ها را ارائه نمود.

در همان زمان جان جورج آپولد برای اولین بار از پره های انحنادار خمیده به عقب استفاده نمود و بازده 68 % در پمپ هایی كه طراحی اش در دبی و هد ft 20) m6 ) بود، بدست آورد.

در حدود سال 1850 فیزیكدان و مهندس انگلیسی جیمز توماسون، ایده استفاده از پره های راهنما برای افزایش بازده در پمپ ها را بكار گرفت.

در این دوره توسعه پمپ های سانتریفوژ مربوط به اسامی آندریو و وایتاو بود. تا اواسط قرن نوزدهم، پیشرفت در طراحی پمپ های سانتریفوژ، بر پایه اختراعات و پیشرفت های انفرادی محققان و طراحان بود. سازندگان این پمپ ها اطاعات خود را مخفی نگاه می داشتند، توسعه صنعت پمپ های سانتریفوژ به شیوه مدرن در اواخر قرن نوزدهم اتفاق افتاد. درخواست روز افزون برای انواع پمپ های سانتریفوژ، مانند كف كش، لجن كش و توسعه تجهیزات آبی، سبب شد كه صاحبان كارخانه ها بر پایه تولیداتشان، تحقیقات علمی و تجربی انجام دهند.

اولین تحقیقات سیستماتیك و علمی در خصوص پمپ های روتودینامیكی در سال 1890 توسط برادران سولزر در سویس انتشار یافت. این تحقیقات، سبب پیشرفت سریع در طراحی پمپ های سانتریفوژ شد، و در سالهای بعد، در طراحی پمپ های مارپیچی، قطری و جریان – محوری نیز پیشرفت هایی حاصل شد.

بمنظور كاهش نیروهای محوری، دیسك بالانس در یك پمپ سه طبقه در سال 1894 بخدمت گرفته شد.

یك فاكتور قطعی در پیشرفت محدوده كاربرد پمپ های سانتریفوژ، پیشرفت موتورهای الكتریكی بود. اتصال مستقیم پمپ به یك موتور الكتریكی سرعت بالا، دلیل منطقی برای توسعه كاربرد پمپ های سانتریفوژ و محدود شدن تدریجی پمپ های پیستونی در خیلی زمینه ها، بود.

پمپ ها ماشینهایی هستند كه برای بالا بردن سیالات از یك ارتفاع پایین به ارتفاع بالا و یا برای تخلیه آنها از یك منطقه كم فشار به منطقه پر فشار استفاده می شوند. همچنین در مواردی كه طول لوله ها بسیار زیادبایشد و یا مقاومت هیدرولیكی بالایی داشته باشند، مانند خطوط انتقال روغن، از پمپ ها استفاده می شود. پمپ ها با ایجاد اختلاف فشار در سمت مكش و دهش عمل انتقال سیال را انجام می دهند.

یك پمپ، انرژی مكانیكی كه از طریق یك منبع خارجی تأمین می شود را به انرژی حركت سیال تبدیل می نماید. بنابراین پمپ ها با افزایش انرژی سیال باعث بالا رفتن سیال و یا غلبه بر مقاومت های هیدرولیكی در لوله تخلیه می شوند.

باید توجه نمود كه اساس عمل پمپ ها معكوس عمل موتورهای هیدرولیكی می باشد.

در موتورهای هیدرولیكی، انرژی حركت سیال به كار مكانیكی تبدیل می شود، اما در پمپ ها همانطور كه در بالا به آن اشاره شد، كار مكانیكی سبب افزایش انرژی سیال می شود.

پیشنهاد مطالعه: برای آشنایی هرچه بیشتر با اجزای پمپ آب، مقاله قطعات پمپ آب خانگی را مطالعه کنید.

 طبقه بندی پمپ ها

پمپ آب

پمپ ها عموما توسط دو عبارت كاملا متفاوت، از هم مشخص می شوند:

1. مشخصه های هیدرولیكی یا سیال پمپ شونده

2. نوع پمپ یا كاربرد ویژه ای كه برای پمپ در نظر گرفته شده است

استفاده از این دو روش جهت تشخیص پمپ ها، برای تازه كارها و حتی برخی افراد كهنه كار ممكن است در بدو امر تا حدودی گیج كننده باشد.

پمپ ها به دو گروه اساسی طبقه بندی می شوند. این تقسیم بندی بر مبنای طریقه انتقال سیال از سمت مكش به رانش می باشد.

1. پمپ های جابجایی مثبت یا Positive Displacement

2. پمپ ها روتودینامیكی یا پروانه ای

پیشنهاد میشود: مشخصات پمپ آب یک اسب

شكل (1)

بسیاری از اسرار در خصوص طبقه بندی پمپ ها را روشن می كند. می توان آن را نقشه راه برای دنیای پمپ ها نام نهاد. براساس استانداردهایی كه اغلب برای طبقه بندی به كار می رود این شكل حقایق مفیدی را درخصوص انتخاب و كاربرد پمپ نشان می دهد.

توجه شود كه این دو كلاس تنها به مكانیك حركت سیال مربوط می شوند و ارتباطی به مصارفی كه پمپ بدان منظور طراحی شده است ندارد. این موضوع از آن جهت اهمیت دارد كه بسیاری از پمپ ها برای مصارف ویژه ای تولید و به فروش می رسند و مسائل پایه ای نظیر كلاس و نوع پمپ ممكن است در پیچیدگی های یافتن بهترین طرح، مورد چشم پوشی قرار گیرد.

هر كلاس به نوبه خود به انواع متفاوتی تقسیم می شود. به عنوان مثال، طبقه بندی روتاری خود، به انواع پمپ های : پیچی، دنده ای، و پره ای (vane ) و غیره… تقسیم می شود. هركدام از این پمپ ها نوع خاصی از پمپ های روتاری می باشند.

دو مورد فوق كه در تقسیم بندی بالا ذكر شد جزئیات مهمی در مصارف پمپ ها می باشند؛ این دو مورد كلید اصلی در طبقه بندی پمپ ها می باشند. در استانداردهای مختلف در دنیا مانند HI, API و یا ISO طبقه بندی پمپ ها بر اساس ساختار فیزیكی پمپ می باشد و سازندگان پمپ ها جهت ساخت انواع پمپ از این استانداردها كه مقبولیت جهانی دارد و یا استانداردهایی كه خود طراحی می كنند استفاده می نمایند. در انتخاب پمپ ها، معمولا لازم است عاوه بر ساختار فیزیكی پمپ جزئیات عملكرد و كاربرد پمپ را بررسی نماییم. استاندارد 610 API، پمپ های سانتریفوژ را به سه دسته كلی زیر طبقه بندی می نماید :

پمپ هایی كه یاتاقان های پمپ در یک طرف پروانه قرار دارد و اصطلاحاً یک سر آویز یا Overhung می باشد و با نماد اختصاری OH نمایش داده می شود.

پمپ های كه پروانه یا پروانه های پمپ بین دو یاتاقان قرار می گیرد و اصطلاحاً به آن Between bearing گفته می شود و با نماد اختصاری BB نمایش داده می شود.

پمپ هایی كه به صورت عمودی قرار می گیرند و معمولاً طول محور پمپ بلند می باشد و كل مجموعه پمپ به صورت یكسر آویز مهار می گردد و اصطاحاً به آن Vertically Suspended گفته می شود و نماد اختصاری آن VS می باشد.

مشخصه های عمومی مطلب بعدی، در خصوص مشخصه های عمومی انواع پمپ ها می باشد. جدول 1تمامی اطاعات را نشان می دهد. برای مثال، برای یافتن پمپی با ظرفیت نسبتا كم برای سیال های خالص و تمیز با هد بالا، به این جدول مراجعه كنید، به یاد داشته باشید كه ارتفاع هندسی مكش ( suction lift) نبایستی از حداكثر محدوده توصیه شده تجاوز نماید.

ظرفیت برحسب متر مكعب بر ساعت hr m3/ اندازه پمپ را مشخص می كند و نوع پمپ انتخاب شده را تحت تاثیر قرار می دهد. همچنین ویژگی های سیال و ساخت پمپ نیز در نظر گرفته می شود. هد نیز عامل مهمی می باشد.

جدول (1) نشان می دهد كه پمپ های رفت و برگشتی برای شرایط عادی با ظرفیت های پایین و هد بالا و سیال پاك و خالص مناسب می باشند. در نتیجه برحسب نیازهای كاركرد، پمپی از نوع پیستونی یا نوع پانجری می توانند مورد انتخاب قرار گیرد. سیلندر ها نیز می توانند تكی، دوتایی، سه تایی یا تعداد بالاتری باشد.

پیشنهاد میکنیم مقاله پمپ اب مکنده قوی را حتما مطالعه فرمایید.

پس از مشخص شدن این موارد، مشخصات شیر های پمپ، مواد ساخت، محركه و غیره مورد بررسی قرار می گیرد. عموما این طور به نظر می رسد كه جزئیات پمپ ها به شدت تحت تاثیر شرایط نصب قرار دارند. بنابراین جای گذاری پمپ های گریز از مركز می تواند به همان مقداری كه به دیگر فاكتور های موجود وابستگی دارد به لوله كشی، فضا، و شرایط كاری وابستگی داشته باشد.

محركه انتخاب شده برای پمپ ها می تواند توسط سرعت پمپ، تعادل حرارتی، منبع تغذیه موجود و یا قیمت یك سوخت خاص در منطقه برآورده شود. یك بار دیگر خاطر نشان می كنیم كه این ها جزئیاتی هستند كه می بایست پس از انتخاب پمپ مناسب برای شرایط هیدرولیكی كه باید برآورده شوند، مورد ارزیابی قرار می گیرند، و كلید برآورده كردن شرایط هیدرولیكی، كلاس صحیح و نوع پمپ صحیح می باشد.

چنانچه دو یا چند فاكتور، نیاز های هیدرولیكی را برآورده كنند می بایست یك گام دیگر جلو رفت و بهترین پمپ را برای نصب مشخص كرد. پروژه ممكن است نیاز به پایین ترین قیمت، طول عمربالا و یا سایر ملاحظات اقتصادی داشته باشد. معمولا همه این موارد در یك محصول جمع نمی شوند. در نتیجه باید تصمیم گرفت برای نصب پمپ چه فاكتوری بیشتر مورد توجه قرار دارد.

انواع برند پمپ های پروانه ای

پمپ آب پنتاکس تک پروانه

پمپ آب پنتاکس تک پروانه از نوع پمپ های سانتریفیوژی بوده که در صنعت و مصارف خانگی با سایز کوچک و متوسط کاربرد دارد. خوب است بدانید، چنانچه پمپ تک پروانه پنتاکس را به منبع تحت فشار متصل کنیم می توان سیستم فشار قوی به وجود آورد.

این نوع پمپ آب Pentax معمولا خانواده پمپ های AP, CAP, CH, CM ,CS MD را شامل می شود.

پمپ دو پروانه پنتاکس

پمپ دو پروانه پنتاکسبا ایجاد یک سیستم پر فشار جهت استفاده در پروژه های صنعتی و خانگی کاربرد دارد. این نوع پمپ نیز از نوع سانتریفیوژی می باشد.

پمپ پنتاکس دو پروانه با چرخش دو پروانه باعث بالاتر رفتن هد پمپ و افزایش فشار آب می گردد. این نوع از پمپ ها شامل سری های CB, MB, MBT می باشد.

برای کسب اطلاعات بیشتر در این مورد، می توانید وارد صفحه پمپ آب پنتاکس شوید.

حلقه های سایش

چنانکه به خاطردارید حلقه های سایش، یک نقطه نشت سیال بین دهانه های مکش و رانش پمپ ایجاد می کنند. این نقطه نشت اجازه می دهد تا مقادیر کمی آب در پمپ گردش کرده و برخی از نیروهای شعاعی و محوری ایجاد شده در داخل پمپ را خنثی نماید. این حلقه ها معمولا به صورت قابل تنظیم طراحی می شوند تا فاصله مناسب بین پوسته و پروانه حفظ شود.

انواع پروانه پمپ

پروانه پمپ (ایمپلر) های مختلف و بدنه های پمپ هر کدام کار مخصوص به خود را انجام می دهند، در اینجا چند تفاوت و کاربرد مختلف پروانه ذکر می شود:

  • پروانه پمپ کانال بسته بلند: قابل استفاده برای پمپاژ آب و مایعات دیگر با فشار بالا
  • پروانه ورتکس: قابل استفاده برای مواد چسبناک و مایعات زاید
  • پروانه پیچی سانتریفیوژی: قابل استفاده برای پمپاژ روغن و دیگر مایعات چسبناک
  • پروانه کانال باز: قابل استفاده برای پمپاژ آب با حجم بالا و هد پایین
  • پروانه تیغه برنده: قابل استفاده برای خرد کردن جامدات به قطعات کوچکتر وقتی که به پمپ وارد می شوند
  • پروانه کانال بسته: قابل استفاده برای پمپاژ فاضلاب و پسماند
  • پروانه جریان مخلوط: قابل استفاده برای پمپاژ آب با حجم بالا با هد کند تا متوسط
  • پروانه نیمه باز: قابل استفاده برای زباله و ضایعات
  • پروانه پمپ آبی/ شنی فشرده: قابل استفاده برای مایعات سوزان

سوالات متداول

بهترین پروانه پمپ آب چیست؟

پروانه پمپ آب انواع متفاوتی دارد که هرکدام بسته به نیاز شما برای شما مناسب خواهد بود، داخل مقاله انواع بهترین پروانه پمپ آب را برای شما عزیزان آورده ایم.

مرکز فروش پروانه پمپ آب کجاست؟

مرکز فروش پروانه پمپ آب شرکت مستر می باشد که همواره بهترین پروانه پمپ آب را در بازار عرضه کرده است، برای کسب اطلاعات بیشتر وارد مقاله شوید.
