پمپ آب هیدرولیکی

اگر در مورد پمپ آب هیدرولیکی اطلاعی ندارید، و به دنبال لیست قیمت پمپ هیدرولیک صنعتی، پیستونی، دستی و فشار بالا هستید حتما مقاله پمپ هیدرولیک چیست را تا انتها بخوانید.

پیشنهاد ویژه: برای دریافت مشاوره رایگان خرید انواع پمپ آب، همین حالا با بهترین فروشگاه پمپ آب تهران تماس بگیرید. 02133997522 | 02133997661 | 09121882140

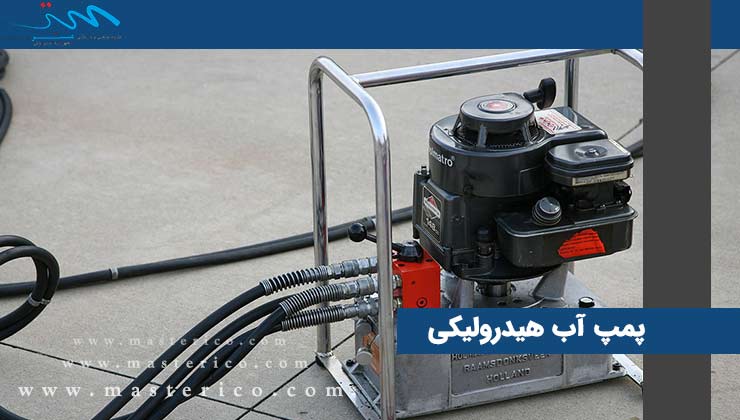

پمپ آب هیدرولیکی
پمپ آب هیدرولیکی

پمپ های هیدرولیکپمپ آب هیدرولیکی

در هر سیستم هیدرولیكی جریان سیال توسط پمپ تامین می شود. پمپ آب هیدرولیک فشار ایجاد نمی كنند و فقط بر مقاومت ایجاد شده در برابر بار مقاوم غلبه می كنند.

پمپ ها به دو گروه دسته بندی می شوند كه عبارتند از:

  • پمپ های دورانی
  • پمپ های جابجایی مثبت

پمپ سانتریفیوژ (یا گریز از مركز) نوعی از پمپ های دورانی می باشد كه در آن با افزایش فشار، دبی كاهش می یابد و اگر خروجی پمپ كاملا بسته شود، خروجی آن به صفر می رسد.

استفاده از پمپ های جابجایی غیر مثبت در مدارهای هیدرولیك بین مخزن روغن و پمپ اصلی می باشد تا روغن از مخزن به ورودی پمپ اصلی انتقال یابد و همچنین در سیستم های سرد كننده نیز به كار می رود.

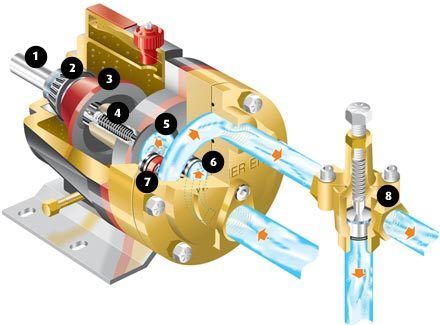

پمپ هیدرولیک چیست

پمپ های جابجایی مثبت، بطور تئوری حجم ثابتی از سیال را در هر دور گردش انتقال می دهند و اگر مجرای تخلیه یك پمپ جابجایی مثبت بسته شود فشار خروجی تا حدی كه اجزاء مكانیكی پمپ دچار شكستگی شوند، بالا می رود. اغلب تصور می شود كه پمپ ها فشار ایجاد می كنند ولی تنها هدف پمپ ها ایجاد فشار است.

فشار عبارت است از نیرو بر واحد سطح، كه به دلیل مقاومت بر خلاف جریان، به وجود می آید. پمپ مكانیزمی است كه برای تولید جریان لازم برای غلبه بر فشار، طراحی شده است. پمپ نمی تواند مقاومتی بر خلاف جریان خودش فراهم كند در نتیجه نمی تواند به تنهایی ایجاد فشار كند. فاكتورهای اصلی كه پمپ با آنها مشخص می شود عبارتند از:

  • بیشترین فشار كاری قابل تحمل بر حسب بار
  • جابجایی هندسی به ازاء هر دور گردش پمپ (Lit/rev) و یا دبی جریان خروجی بر حسب Lit/min در بیشترین سرعت دورانی پمپ

پمپ های هیدرولیکی+pdf

مقادیر بالا به وسیله سازنده ی مشخص می شوند. اگر از این مقادیر در یك بازه ی زمانی تجاوز گردد، منجر به صدمات جدی به پمپ یا كاهش عمر مفید پمپ می شود. جریان خروجی از پمپ ممكن است به وسیله ی جریان خروجی بر یك دور گردش پمپ (L/rev) و یا جریان خروجی در دقیقه (Lit/min) بیان شود. اما مشخصه ی اول كه مستقل از سرعت دورانی است، رایج تر است.

جابجایی (كه گاهی اوقات جابجایی هندسی نیز خوانده می شود)، آن حجم از سیال هیدرولیكی است كه به ازاء یك دور چرخش محور محرك، ازپمپ خارج می شود. پمپ ها ممكن است جابجایی ثابت یا متغیر داشته باشند. این مساله به طراحی پمپ و عملكرد آن درسیستم هیدرولیك بستگی دارد.

برای کسب اطلاعات بیشتر، حتما مقاله انواع پمپ های جابجایی مثبت را مطالعه کنید.

یك پمپ آب هیدرولیک جابجایی مثبت وسیله ای برای تبدیل انرژی مكانیكی به انرژی هیدرولیكی است. وقتی این پمپ توسط موتور محرك خود به كار بیفتد، به طور عمده دو عملكرد دارد.

اولا یك خلاء در دهانه ورودی پمپ آب هیدرولیک ایجاد می كند كه باعث می شود سیال را از مخزن به ورودی، مكش نماید.

ثانیاً، حركت مكانیكی پمپ، این سیال را در حفره های پمپاژ به دام انداخته و آن را در پمپ آب جا به جا كرده و به داخل سیستم هیدرولیك می فرستد. هر چه مقاومت در دهانه خارجی بیشتر شود، گشتاور اعمالی به پمپ بیشتر می شود تا به بار غلبه نماید و لذا فشار افزایش می یابد.

برای کسب اطلاعات بیشتر خواندن مقاله محاسبه ارتفاع پمپاژ و البته محاسبه فشار آب در لوله را مطالعه کنید.

طرز کار پمپ هیدرولیک

همانطور که بالا تر نیز در رابطه با پمپ آب هیدرولیکی گفته شد، پمپ هیدرولیکی وسیله‌ای است که در یک سامانه هیدرولیک دبی ایجاد می‌کند. طرز کار پمپ هیدرولیک به این صورت است که پمپ سیال هیدرولیک تحت فشار را جاری می‌کند.نوع آبی پمپ‌های هیدرولیک، با به‌کارگیری انرژی جنبشی آب در جریان، به آن نیرو وارد کرده و آب را به سطح بالاتری انتقال می‌دهد.در هر سامانه‌ای بخشی وجود دارد که قلب سامانه نام گرفته است که بدون وجود آن، سامانه از کار می افتد. در یک مدار هیدرولیکی این پمپ است که اگر از کار بیفتد دیگر اجزای سامانه هم قادر به ادامه فعالیت نمی باشند.

طرز کار پمپ هیدرولیکی متناسب با نوع آن متغیر می باشد، در این بخش انواع پمپ هیدرولیکی را برای شما عزیزان قرار داده ایم.

انواع پمپ آب هیدرولیکی عبارت اند از:

  • پمپ های چرخ دنده ای خارجی
  • پمپ های چرخ دنده ای داخلی – این پمپ ها به صورت یک مرحله ای و چند مرحله ای وجود دارد.
  • پمپ های پره ای
  • روتاری پمپ ها
  • پمپ هیدرولیک پیستونی محوری
  • پمپ هیدرولیکی شعاعی- این پمپ ها با جابجایی ثابت یا جابجایی متغیر وجود دارند.
  • پمپ هیدرولیک اسکرو – جابجایی ثابت
پمپ هیدرولیکی جابجایی مثبت
پمپ هیدرولیکی جابجایی مثبت

پمپ هیدرولیک اسکرو با همان پمپ جابه‌جایی مثبت

در سامانه‌های هیدرواستاتیک از پمپ‌های با جابه‌جایی مثبت استفاده می‌شود. در این پمپ‌ها با استفاده از باز شدن ناگهانی یک حفره، در آن حفره مکش ایجاد می‌شود و فشار هوا سیال هیدرولیک را به داخل حفره می‌راند، سپس حفره بسته می‌شود و سیال مقابل دهانه خروجی حبس می‌شود و با ورود سیال جدید از ورودی پمپ شارژ شده و تا دوباره این سیکل تکرار شود. (یک سیکل کاری پمپ) معمولاً هر سیکل معادل یک دور چرخش شفت است. با توجه به سازوکار این پمپ‌ها، قطعات آن‌ها نسبت به هم آب‌بندی هستند و نشتی سیال میان آن‌ها خیلی کم است. اگرچه در فشارهای بالا نشتی رخ می‌دهد که مطلوب نیست.

پمپ هیدرولیک پیستونی
پمپ هیدرولیک پیستونی

پمپ هیدرولیک پیستونی

در این پمپ‌ها از سامانه متداول سیلندر و پیستون استفاده می‌شود. در یک سیلندر و پیستون ساده، با حرکت پیستون در پشت آن مکش ایجاد می‌شود و در جلوی آن سیال به جلو رانده می‌شود.

به دلیل ذات حرکت رفت و برگشتی، به جریان انداختن سیال به صورت پالسی و ناپیوسته است. البته از این پمپ‌های ابتدایی تنها در سامانه‌های دستی استفاده می‌شود.

برای استعلام قیمت پمپ هیدرولیک پیستونی با کارشناسان ما تماس حاصل فرمایید.02133997522 | 02133997661 | 09121882140.

این پمپ‌ها گران‌ترین و مرغوب‌ترین نوع پمپ‌های هیدرولیک هستند و می‌توانند فشاری تا ۷۰۰ بار را نیز تحمل نمایند. دلیل این امر انطباق تنگ سیلندر و پیستون است که البته آن را در برابر آلودگی‌های سیال بسیار حساس می‌کند.

پمپ هیدرولیک پره ای
پمپ هیدرولیک پره ای

پمپ هیدرولیک پره ای

پمپ پره‌ای از ۲ بخش عمده بدنه و روتور تشکیل شده‌است. پره‌های پمپ در شیارهای روتور جای دارند و به صورت شعاعی می‌لغزند. روتور نیز که با خار به شفت متصل است با آن می‌چرخد و بدین ترتیب پره‌ها با نیروی گریز از مرکز به دیواره بدنه می‌چسبند.

چون روتور نسبت به بدنه خارج از مرکز است، در فضای ایجادشده بین پره و بدنه در هنگام چرخش فضای خالی ایجاد می‌شود و مکش رخ می‌دهد (ورود سیال به پمپ). پره‌ها سیال را به سمت دهانه خروجی پمپ هدایت می‌کنند.

پمپ هیدرولیک فشار بالا

پمپ هیدرولیک فشار بالا به طوری می باشد که حجم جابجایی این پمپ‌ها قابل تنظیم بوده و بنابراین شدت جریان آن‌ها ثابت نیست. این کار با جابجا نبودن مرکز روتور و در واقع تعیین میزان عدم هم‌محوری روتور و بدنه انجام می‌شود. چون در این پمپ‌ها، محفظه‌های تحت فشار در یک طرف شفت قرار دارند، دریچه خروجی همواره تحت فشار است و دریچه ورودی مکش می‌کند بنابراین در پمپ عدم تعادل ایجاد می‌شود و ارتعاش می‌کند، این ارتعاش ناخواسته به یاتاقان شفت نیرویی دائمی در یک جهت وارد می‌کند که در سرعت‌های بالا سایش زیادی ایجاد می‌کند. به همین دلیل این پمپ‌ها تنها در فشارهای پایین مناسب هستند، این پمپ‌ها معمولاً در فشارهای ۳۵ تا ۱۴۰ بار کار می‌کنند.

نوع پمپ هیدرولیکفشار کاریشدت جریان
چرخده‌ای خارجی۳۰۰۱۷۰۷۶۰۰٫۲۵
چرخده‌ای داخلییک‌مرحله‌ای۲۱۰۱۰۰
چندمرحله‌ای۳۰۰۲۰۰۷۴۰۰٫۶
پره‌ایبالانس۱۷۵۱۰۰۶۲۰۲
با جبران‌کننده فشار۱۷۵۱۰۰۳۶۰۶
روتور بادامکی۱۷۵۱۲۰۴۰۰۱
پیستونی محوری با صفحه زاویه‌گیرباصفحات شیردار۳۵۰۲۰۰۶۰۰۰٫۷
با شیر سوپاپی۷۰۰۳۵۰۷۶۰۱
با جابجایی متغیر۳۵۰۲۰۰۱۴۵۰۱
پیستونی محوری با محور خمیدهجابجایی ثابت۳۵۰۳۰۰۳۵۰۰۷٫۵
جابجایی متغیر۳۵۰۲۱۰۳۵۰۰۱۷
پیستونی شعاعیجابجایی ثابت۱۷۲۰۳۰۰۱۰۰۰۰٫۳
جابجایی متغیر۳۵۰۱۷۵۵۸۰۱
پلانجر۱۰۰۰۴۰۰۶۰۰۰٫۱

طرز کار پمپ هیدرولیک پره ای

همانطور که بالا تر در رابطه با طرز کار پمپ هیدرولیک پره ای صحبت کردیم باید بگوییم، پمپ پره‌ای از ۲ بخش عمده بدنه و روتور تشکیل شده‌است.

پره‌های پمپ در شیارهای روتور جای دارند و به صورت شعاعی می‌لغزند. روتور نیز که با خار به شفت متصل است با آن می‌چرخد و بدین ترتیب پره‌ها با نیروی گریز از مرکز به دیواره بدنه می‌چسبند.

قیمت پمپ هیدرولیک

برای آن که بخواهیم اقدام به بررسی قیمت پمپ هیدرولیک نماییم، باید ابتدا اجزای تشکیل دهنده ی یک پمپ هیدرولیکی را بدانیم. از جمله مواردی که در قیمت پمپ هیدرولیک و قیمت پمپ هیدرولیک برقی تاثیر گذار می باشد، جنس اجزاء آن می باشد.

از آن جا که پمپ هیدرولیکی مزایای بسیار زیادی دارد هزینه نسبتا کمتری نسبت به سایر پمپ اب ها دارد. در این بخش مزایای پمپ هیدرولیکی را برای شما عزیزان قرار داده ایم:

  • نتقال قدرت بالا
  • قابل استفاده به صورت موبایل
  • طراحی های جمع و جور و مناسب
  • صدای کم
  • ذخیره انرژی
  • هزینه کم

برای استعلام لیست قیمت پمپ هیدرولیک و همچنین قیمت پمپ هیدرولیک تهران با شماره تلفن های شرکت مستر تماس بگیرید تا کارشناسان ما در کمترین زمان اقدام به پاسخگویی به سوالات شما نمایند. 02133997522 | 02133997661 | 09121882140.

قیمت پمپ هیدرولیک صنعتی

یکی از انواع پمپ های هیدرولیکی، پمپ هیدرولیک صنعتی می باشد، در این نوع پمپ هیدرولیکی پمپ تنها جریان سیال را ایجاد می‌کند و این سیال بدون وجود بار در سامانه به هیچ وجه فشارش بالا نمی‌رود.

برای استعلام قیمت پمپ هیدرولیک صنعتی با کارشناسان ما تماس حاصل فرمایید.02133997522 | 02133997661 | 09121882140.

قیمت پمپ هیدرولیک کارتریجی

پمپ هیدرولیک کارتریجی معمولا با سرعت های 1200 تا 1800 دور بر دقیقه و در صورت استفاده از محرکه موتور احتراقی تا RPM 2400 (دور بر دقیقه) مورد استفاده قرار گرفته و در فشار و سرعت کاری تعریف شده دارای بازده حجمی بین 85 تا 90 درصد می باشد.

برای استعلام قیمت پمپ هیدرولیک کارتریجی با کارشناسان ما تماس حاصل فرمایید.02133997522 | 02133997661 | 09121882140.

قیمت پمپ هیدرولیک دستی

در این پمپ‌ها از پدیدهٔ ضربهٔ قوچ آب استفاده می‌شود. تنها بخش مکانیکی این پمپ‌ها شیر است و بقیه اجزای آن یک سامانه هیدرولیکی دیگر است. این پمپ یک محفظه دارد که ۲ شیر دارد. بر اثر بسته‌شدن ناگهانی شیر، فشار بالایی ایجاد می‌شود که با این فشار آب به ارتفاع‌های بالاتر برده می‌شود. بازده این پمپ‌ها حداکثر بین ۷۵٪ تا ۹۰٪ است.

برای استعلام قیمت پمپ هیدرولیک دستی با کارشناسان ما تماس حاصل فرمایید.02133997522 | 02133997661 | 09121882140.

قیمت پمپ هیدرولیک ۱۲ ولت

پمپ هیدرولیک ۱۲ ولت یکی از محبوب ترین انواع پمپ هیدرولیکی می باشد که از جمله کاربرد های ان عبارت اند از:

  • سیستم های ترمز در وسایل نقلیه
  • هواپیماها
  • شهربازی ها
  • آسانسور
  • پله برقی
  • تعمیر بالابر خودرو
  • جک های خودرو
  • صندلی های قابل تنظیم ارتفاع
  • پمپ های سوخت جایگاه های پر کردن
  • برف روب ها

برای استعلام قیمت پمپ هیدرولیک ۱۲ ولت با کارشناسان ما تماس حاصل فرمایید.02133997522 | 02133997661 | 09121882140.

سوالات متداول

پمپ آب هیدرولیکی چیست؟

پمپ هیدرولیکی وسیله‌ای است که در یک سامانه هیدرولیک دبی ایجاد می‌کند. داخل مقاله به صورت جامع در رابطه با پمپ اب هیدرولیکی صحبت کرده ایم.

قیمت پمپ آب هیدرولیکی چقدر است؟

قیمت پمپ آب هیدرولیکی متناسب با نوع ان متغیر می باشد، برای استعلام قیمت پمپ آب هیدرولیکی با کارشناسان ما تماس حاصل فرمایید.02133997522 | 02133997661 | 09121882140.
