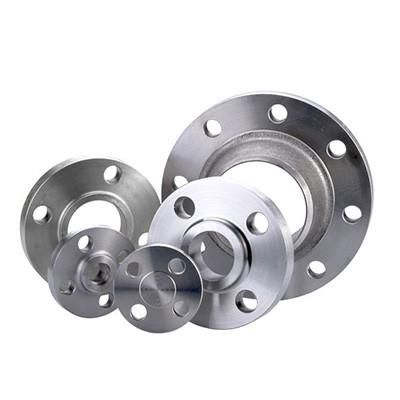

فلنج فلنج منبع تحت فشار یکی از قطعات مورد استفاده در کار با پمپ آب می باشند. آنها قطعه ای باریک داخلی یا خارجی هستند که از جنس آهن بوده و در انتهای لوله و منبع تحت فشار قرار می گیرند و یک دسترسی راحت تر جهت تنظیم، تمیز کردن و بررسی سیستم لوله کشی و منبع را برای شما فراهم می آورند. از فلنج منبع تحت فشار هم چنین در اتصال دو لوله به یکدیگر نیز استفاده می شود.

این فلنج ها معمولا از یک ورق 2 تا 5 میلی متر تشکیل شده اند، که در ابتدا به وسیله دستگاه پرس، پرس کاری می شوند و سپس بوشن ورودی منبع برروی آنها جوش می خورد ولی در روش های نوین، در تولید فلنج منبع تحت فشار، بوشن و قطعه اصلی فلنج به صورت یک تکه و با دستگاه پرس ساخته می شود و سپس عملیات دنده کاری بر روی آن صورت می گیرد.

فلنج منبع تحت فشار دارای انواع مختلفی می باشد که برحسب نوع خود به لوله و تانک متصل می شود. دو نوع فلنج استیل و جوش آلومینیوم، در بازار موجود است که بسیار محکم و قوی بوده و از لحاظ ظاهر باریک تر هستند اما نوع دیگری از فلنج وجود دارد که از جنس پروپیلن بوده و دارای استاندارد EPDM می باشد. همانطور که گفته شد این فلنج از پروپیلن ساخته شده و توسط شیشه تقویت شده است. این فلنج ها در برابر مواد شیمیایی، خوردگی و ترک خوردگی ناشی از ضربه مقاوم می باشند. همچنین آنها بسیار سرسخت بوده و در عین حال سبک می باشند.

کاربرد های فلنج منبع تحت فشار

فلنج ها در مخازن پیچیده، تقطیر مایعات، هیدروکربن ها، مخازن ذخیره نفتی و منابع آب استفاده می شوند.

انواع فلنج از لحاظ ساختار

فلنج رشته ای

 فلنج رشته ای

در این نوع فلنج ها که به عنوان فلنج پیچ یا دنده ای نیز شناخته می شوند، سوراخ درون فلنج به صورت پیچ می باشد که با پیچ شدن به لوله اتصال می یابد.این فلنج ها ساده بوده و بسیار ساده بسته می شوند ولی برای محیط هایی با دما و فشار بالا مناسب نیستند.

لازم به ذکر است، فشاری که این فلنج ها می توانند تحمل کنند، به ضخامت آنها بستگی دارد، بدین صورت که هرچه ضخامت فلنج های رشته ای بیشتر شود، قادر به تحمل فشار بیشتری خواهند بود.

فلنج سوکتی

 فلنج سوکتی

این نوع فلنج ها دارای یک نوع مادگی هستند که از این طریق به لوله اتصال می یابند. به طور کلی این فلنج ها در لوله های باریک و دمای مناسب و فشار کم استفاده می شوند.

فلنج Slip-on

 Slip-on flange

این فلنج ها دارای یک سوراخ با یک قطر خارجی هستند که لوله ها از آن منتقل می شوند. فلنج slip-on از دو طرف جوش داده می شود و برای دما و فشار کم مناسب است. این نوع فلنج ها در سایز های بزرگ قابل استفاده هستند و برای لوله های بزرگ به کار می روند.

فلنج لبه مشترک

 فلنج لبه مشترک

این فلنج ها دارای یک قسمت ثابت و یک فلنج پشتی آزاد و محرک است. قسمت ثابت پایینی بر روی لوله نصب شده و فلنج پشتی آزادانه بر روی لوله حرکت می کند. جنس فلنج پشتی ممکن است با جنس قسمت پایینی فلنج متفاوت باشد و اغلب از جنس فولاد است که در هزینه صرفه جویی می گردد. فلنج های لبه مشترک معمولا در مکان هایی استفاده می شوند که نیاز به استفاده مکرر می باشد و فضای استفاده محدود است.

فلنج با گردن جوشکاری شده

 فلنج با گردن جوشکاری شده

این نوع فلنج ها اغلب در پروسه های لوله کشی استفاده می شود و به دلیل لبه ی باریک و جوشکاری شده خود بالاترین درجه ی اتصال به لوله را دارند و در فشار و دماهای بالا استفاده می شوند. فلنج های جوشکاری شده با توجه به فلنج های دیگر بسیار پر هزینه می باشند.

فلنج بدون سوراخ (کوری)

 فلنج بدون سوراخ

فلنج های بدون سوراخ دیسک های صاف، همراه با سوراخ های مخصوص پیچ در اطراف آن هستند. که همراه با فلنج های دیگر، در لوله کشی ها، جهت پایان دادن و یا جداکردن سیستم لوله کشی به کار می روند.

فلنج بدون سوراخ همچنین به عنوان یک درپوش نیز استفاده می شود.

جهت سهولت در استفاده، انواع دسته بندی های فلنج تحت فشار به همراه قیمت آنها در ذیل قابل مشاهده و بررسی است.
