فلوتر برقی

فلوتر برقی

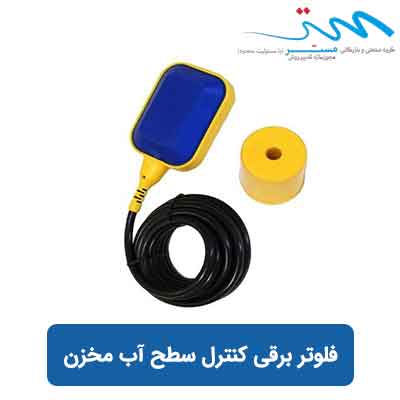

فلوتر برقی یکی از تجهیزات جانبی پمپ آب است که جهت کنترل سطوح سیال در محل نصب پمپ های مستغرق به کار می رود که با ظرفیت های متوسط به بالا و با انواع سیالات سبک و سنگین سرو کار دارند. این فلوتر ها مدار کاری پمپ آب را با کاهش و افزایش سطح آب، قطع و وصل می کنند.

زاویه کاری فلوتر برقی بین 10± و 120 ± می باشد که چنانچه سطح آب کاهش یابد با غیر فعال کردن پمپ از کاهش طول عمر آن جلوگیری کرده و با افزایش سطح آب و فعال کردن به موقع پمپ از پر شدن مخزن جلوگیری می کند. فلوتر ها دقت عمل بالایی داشته و در محیط هایی استفاده می شوند که عرض نسبتا کمی دارند. جهت اطمینان در نزدیکی بالاترین سطح، یک فلوتر دیگر جهت آلارم صوتی یا نوری نصب می گردد.

کاربرد فلوتر برقی

فلوتر های برقی اغلب در مواردی مانند فاضلاب های صنعتی، مواد نفتی، مواد اسیدی و بازی و حتی در مواردی مانند سیلوها، مخازن حاوی غلات، سیمان،آهک، دانه های پلی اتیلن، گرد وغبار، پودر چوب و سایر ذرات جامد کاربرد دارد.

یکی از مهم ترین نکاتی که درمورد پمپ آب لازم است که توجه ویژه ای به آن شود بدون آب کار نکردن پمپ می باشد وجهت این منظور به طور معمول از فلوتر و کنترل سطح استفاده می گردد.

به طور اجماع استفاده از فلوتر و کنترل سطح شامل دو دسته می شود:

فلوتر پمپ های سانتریفیوژی

استفاده از کنترل سطح و فلوتر در این پمپ ها بدین صورت می باشد که پس از نصب فلوتر و کنترل سطح داخل مخزن ذخیره زمانی که مخزن دارای آب می باشد پمپ فعال و زمانی که مخزن  خالی از آب می گردد پمپ به صورت اتوماتیک از مدار خارج می گردد تا اصطلاحا خشک کار نکرده و به قطعات آن صدمه ای وارد نشود.

فلوتر پمپ های غرق آبی یا اصطلاحا مستغرق(کف کش- لجن کش- شناور)

استفاده از کنترل سطح و فلوتر در پمپ های غرق آبی بدین صورت می باشد که پس از نصب آنها بر روی پمپ آب یا داخل چاه ومخزن تا زمانی که سطح آب بالاتر از پمپ آب قرار دارد پمپ را فعال و زمانی که سطح آب پایین تر آمده به طور خودکار مدار فرمان پمپ را از عملکرد خارج و مانع خشک کار کردن آن می گردد.

دراین مدل پمپ ها استفاده از فلوتر و کنترل سطح به دو منظور حائز اهمیت است:

مورد اول اینکه این مدل پمپ ها برخلاف پمپ های سانتریفیوژی فاقد پروانه خنک کننده می باشد و با آبی که اطراف پوسته آن قرار می گیرد خنک می شود و فلوتر وکنترل سطح باعث می گردد که همیشه میزان آب لازم جهت خنک شدن پمپ در اختیار آن قرار بگیرد.

مورد دوم جلوگیری از بدون آب یا اصطلاحا خشک کارکردن پمپ های مستغرق می باشد.

نحوه عملکرد فلوتر

الف: در داخل مخزن فلوترها از طریق وزنه ای که در ابتدای آن نصب می گردد در یک شعاع استاندارد در داخل مخزن  به سمت بالا (خط افق) و پایین حرکت می کند. زمانی که آب در داخل مخزن انتقال می یابد فلوترها به تدریج به سمت بالا (خط افق) حرکت کرده و زمانی که در بالاترین قسمت خود قرار می گیرد(بالاترین سطح مخزن) با فرمان دادن به پمپ عملکرد آن را متوقف می کند و زمانی که با مصرف آب سطح آب داخل مخزن کاهش می یابد فلوتر پمپ را مجدد فعال می کند تا مخزن دوباره پر از آب شود.   عملکرد فلوترها بدین صورت می باشد که قطعه فلوتر داخل مخزن و یا بر روی پمپ های غرق آبی نصب می گردد.

ب: عملکرد فلوتر برروی پمپ های غرق آبی به این صورت می باشد تا زمانی که چاه دارای آب به میزان لازم جهت فعالیت پمپ می باشد شناور فلوتر برروی آب و در سطحی بالاتر از پمپ غوطه ورمی باشد و فرمان فعال بودن پمپ را می دهد وبه محض اینکه شناور فلوتربه سطح افقی قسمت فوقانی  پمپ در داخل چاه نزدیک می شود جهت جلوگیری از خشک کار کردن پمپ فرمان قطع عمکرد آن را می دهد.

نحوه عملکرد کنترل سطح

عملکرد این قطعه در تابلو فرمان بدین صورت می باشد که در ابتدا الکترودهای آن در دو یا سه سطح چاه یا مخزن آن قرار می گیرد بدین صورت که معمولا یک الکترود در سطح بالایی چاه یا مخزن، الکترود دوم در سطح میانی چاه یا مخزن و در نهایت الکترود سوم در پایین ترین قسمت چاه یا مخزن نصب می گردد و این الکترود ها از طریق کابل اطلاعات میزان سطح آب را به قطعه الکترونیکی داخل تابلو فرمان انتقال داده و با نزدیک شدن سطح آب به الکترود سوم در پایین ترین سطح چاه یا مخزن قطعه الکترونیکی کنترل سطح به صورت اتوماتیک مدار فرمان پمپ را قطع و یا اصطلاحا از عملکرد خارج و بدین صورت مانع کارکردن پمپ آب به صورت خشک  و در نهایت صدمه دیدن سیم پیچی آنها می گردد.
