پمپ آب سانتریفیوژ

اگر در مورد پمپ سانتریفیوژی اطلاعی ندارید، حتما در ادامه مقاله با ما همراه باشید تا در مورد پمپ آب سانتریفیوژ چیست و انواع مدل های آن صحبت کنیم.

برای استعلام قیمت پمپ آب سانتریفیوژ و همچنین دریافت مشاوره رایگان خرید پمپ آب همین حالا با مستر تماس بگیرید.

02133997522 | 02133997661 | 09121882140

پمپ سانتریفیوژی

در این بخش به توضیح اجزاء پمپ آب سانتریفیوژی و یک حوزه از انواع پمپ های آب تولیدی شرکت گراندفوس خواهیم پرداخت. این بخش خواننده را در زمینه درک اساسی اصول پمپ آب سانتریفیوژی و واژگان فنی پمپ توانا می سازد.

پمپ آب سانتریفیوژی پرکاربرد ترین نوع پمپ در جهان است. قاعده کلی آسان، با توضیح مناسب و بطور ژرف مورد ارزیابی قرارگرفته است و پمپ آبی نیرومند، موثر و نسبتا ارزان جهت تولید است.

تغییرات گسترده ای بر مبنای اصول پمپ آب سانتریفیوژی وجود دارند و در برگیرنده قطعات هیدرولیک اصلی یکسان می باشد. اکثر پمپ های آب تولید شده توسط شرکت گراندفوس از نوع پمپ های آب سانتریفیوژی هستند.

اصول پمپ آب سانتریفیوژی

افزایش در فشار سیال از ورودی پمپ آب به خروجی زمانی اتفاق می افتد که پمپ آب در حال فعالیت است. این اختلاف فشار سیال را در سامانه یا دستگاه به جریان در می آورد.

پمپ آب سانتریفیوژی بواسطه انتقال نیروی مکانیکی از موتور به سیال از طریق پروانه گردان موجب پدید آمدن یک افزایش فشار می گردد. سیال از ورودی به مرکز پروانه و در امتداد تیغه ها جریان دارد. لذا نیروی سانتریفیوژی سرعت سیال را افزایش داده و به تبع آن نیروی جنبش به فشار تغییر می یابد. عکس 1.1 نمایانگر یک مثال در مورد مسیر سیال در پمپ آب سانتریفیوژی می باشد.

اجزای پمپ سانتریفیوژ

اصول اجزاء هیدرولیک برای اغلب پمپ های آب سانتریفیوژی امری رایج است و این اجزاء قطعاتی هستند که با سیال در ارتباط می باشند. شکل 1.2 نمایانگر اجزاء هیدرولیک در پمپ آب خطی گراندفوس یک طبقه ای است. بخش های بعدی معرف اجزاء از فلنج ورودی به فلنج خروجی خواهند بود.

ورودی و فلنج ورودی

پمپ آب از طریق فلنج های ورودی و خروجی به سامانه لوله کشی متصل می گردد و طرح فلنج ها نیز به کاربرد پمپ آب بستگی دارد. برخی از انواع پمپ های آب هیچگونه فلنج ورودی ندارند زیرا ورودی بر روی لوله سوار نمی شود اما بصورت مستقیم در داخل سیال غوطه ور می گردد.

ورودی سیال را به سوی چشمی پروانه هدایت نموده و چهار نوع رایج ورودی ها شامل خطی، مکش نهایی، دو مکش و ورودی جهت پمپ های آب شناور می باشند. شکل 13 را ملاحظه نمائید.

پمپ های آب خطی به شکلی تولید می گردند که بر روی یک لوله مستقیم سوار گردند از این رو خطی نامیده می شوند. از سوی دیگر قسمت ورودی سیال را به سوی چشمی پروانه هدایت می کند.

پمپ های آب مکش نهایی دارای یک قسمت ورودی بسیار کوتاه و مستقیم هستند زیرا چشمی پروانه در پشت فلنج ورودی قرار می گیرد.

پروانه در پمپ های آب دو مکش دارای دو چشمی پروانه است. ورودی به 2 بخش تقسیم گردیده و سیال را از فلنج ورودی به هر دو چشمی پروانه هدایت می نماید. این طرح نیروی محوری را به حداقل می رساند. شکل 1.2.5 را ملاحظه نمائید.

در پمپ های آب سانتریفیوژی گراندفوس، موتور اغلب در قسمت زیر قطعات هیدرولیکی و به همراه ورودی موجود در قسمت میانی پمپ جای می گیرند. شکل 1.3 را ملاحظه نمائید. طرح آن از اتلاف هیدرولیکی مربوط به هدایت سیال در امتداد موتور پیشگیری می نماید. بعلاوه اینکه، موتور بواسطه غوطه ور شدن در سیال خنک می گردد.

مقصود از طراحی ورودی ایجاد یک نمایه از سرعت یکنواخت در پروانه است و این امر نظر به هدایت آن به سوی بهترین عملکرد و کارایی می باشد. شکل 1.4 نمایانگر یک مثال از توزیع سرعت در برش های متقاطع متفاوت در ورودی است.

انواع پروانه پمپ

تیغه های پروانه گردان انرژی را به سیال موجود انتقال می دهند و این عمل از طریق افزایش فشار و سرعت بوقوع می پیوندد. سیال در قسمت چشمی پروانه به آن مکیده می شود و در مجراهای پروانه ای که توسط تیغه های میان پوشش و هاب شکل داده شده اند جریان می یابد. شکل 1.5 را ملاحظه نمائید.

طرح پروانه به ملزوماتی جهت فشار، جریان و کاربرد بستگی دارد. پروانه نخستین جزء تعیین کننده عملکرد پمپ آب می باشد. گوناگونی پمپ های آب اغلب فقط از طریق تغییر دادن پروانه بوجود می آیند.

قابلیت پروانه در افزایش فشار و ایجاد جریان اساسا بستگی به این دارد که سیال بصورت شعاعی یا محوری و از طریق پروانه جریان یابد. شکل 1.6 را ملاحظه نمائید.

در پمپ آب شعاعی یک تفاوت مهم میان قطر ورودی و خروجی و همچنین میان قطر خروجی و عرض خروجی وجود دارد که در واقع ارتفاع مجرا در مخرج پروانه می باشد. در این ساختار، نیروهای سانتریفیوژی در فشار بالا و جریان کم حاصل خواهند گردید. بطور نسبی فشار پائین و جریان بالا حالت نقیض داشته و در پروانه محوری فاقد تغییر در جهت شعاعی و عرض خروجی بزرگ یافت می گردند. پروانه های نیمه محوری هنگامی استفاده می شوند که نیاز به یک مبادله میان افزایش فشار و جریان محسوس گردد.

پروانه دارای یک تعداد تیغه پروانه بوده و این تعداد اساسا بستگی به عملکرد دلخواه و محدودیت های سر و صدا به همراه میزان و اندازه ذرات جامد در سیال دارد. پروانه هایی با مجراهای 10-5 در جهت ایجاد بهترین بهره وری اثبات شده اند و برای سیالات بدون ذرات جامد مورد استفاده قرار می گیرند. یک، دو یا سه پروانه کانالی برای سیالات با ذراتی مانند فاضلاب کاربرد دارند. لبه مقدم این قبیل پروانه ها در جهت به حداقل رساندن خطر توقف پروانه توسط ذرات طراحی گردیده اند. یک، دو یا سه پروانه کانالی قادر هستند که ذرات یک اندازه معین را که از پروانه عبور می کنند را کنترل نمایند. شکل 1.7 را که نمایانگر یک پمپ آب تک کانال است را ملاحظه کنید.

پروانه هایی که بدون پوشش هستند تحت عنوان پروانه های باز شناخته می شوند. پروانه های باز در جاهایی کاربرد دارند که تمیز کردن پروانه امری ضروری تلقی می گردد و همچنین در جایی که خطر بلوکه شدن وجود دارد. یک پمپ گردابی با پروانه باز در جهت فاضلاب کاربرد دارد.

در این نوع پمپ آب، پروانه یک جریانی را ایجاد می کند که مشابه قرار گرفتن گرداب در گردباد است. شکل 1.8 را ملاحظه نمائید. پمپ آب گردابی در مقایسه با پمپ های آبی که دارای پوشش و سیل پروانه هستند دارای بهره وری پایین می باشند.

بعد از اینکه شکل اصلی پروانه تعیین گردید، طرح پروانه نقطه مجهول یافتن یک سازش میان اتلاف اصطکاک و از سوی دیگر اتلاف تحت عنوان نتیجه نمایه های سرعت غیر یکنواخت می باشد. بطور کلی، نمایه های سرعت یکنواخت، از طریق افزایش طول تیغه های پروانه بدست می آیند اما این امر در مورد اصطکاک دیوار افزایش یافته، نتیجه بخش خواهد بود.

برندهای معروف پمپ آب سانتریفیوژی

لیست زیر مهمترین تولید کننده پمپ های سانتریفوژی را در اختیار شما قرار می دهد.

• پمپ سانتریفیوژ ابارا
• پمپ سانتریفیوژ پنتاکس
• پمپ سانتریفیوژ داب
• پمپ سانتریفیوژ سایر
• پمپ سانتریفیوژ پمپیران

پمپ سانتریفیوژ ابارا سری CDA

پمپ ابارا سری CDA از جمله پمپ های سانتریفیوژی با بدنه ای از جنس چدن و جنس پروانه و شافت آن به ترتیب برنج یا نوریل و استیل است. این سری از پمپ ها دو پروانه بوده و همین امر سبب می شود این پمپ های دبی و فشار بالایی داشته باشند.

توان پمپ آب خانگی ابارا سری CDA از 3/4 تا 5.5 اسب بخار در مدل های مختلف متغیر است. حداکثر فشار کاری این سری در بزرگترین سایز 12 بار می باشد.

قطر ورودی مدل های مختلف این سری از 1 تا 1.1/2 اینچ متغیر است. همچنین قطر خروجی آنها از 1 تا 1.1/4 اینچ می باشد. سیل مکانیکی پمپ خانگی ابارا سری CDA کربن-سرامیک-NBR است.

برای اطلاعات بیشتر و دریافت مشخصات فنی پمپ ابارا سری CDA وارد صفحه شوید.

پمپ سانتریفیوژ ابارا استیل

این نوع پمپ آب جهت افزایش فشار، تصفیه ی آب و آبیاری، سیستم های تهویه، پمپاژ آب مخلوط با مایعات خورنده، ذرات معلق در فرایندهای غذایی، ماشین های شوینده ی صنعتی، کاریردهای فرایندی مانند کارخانه های رنگ سازی، غذایی، دارویی، شیمیایی، سیستم های گرمایشی، آتش نشانی، انتقال آب سرد و گرم برای دیگ های بخار و دستگاه های آب شیرین کن بر پایه مدل های CD ,CDX ,2CDX ,DWO ,3LPF ,3L SERIES, MATRIX ,EVM ,MULTIGO می باشند.

پمپ سانتریفیوژ ابارا چدنی

این نوع پمپ آب جهت افزایش فشار، سیرکولاسیون آب، سیستم های شستشو، مصارف صنعتی، آبیاری، کشاورزی و آتش نشانی است که شامل مدلهای 3D ,MD ,MMD4 ,3DPF ,CDA ,CMA ,CMB ,AGA ,CMC ,CMR ,CMD , PRA ,FSA می باشد.

پمپ سانتریفیوژ تک پروانه ای و دو پروانه ای ابارا

اغلب از جنس استیل و چدن هستند که در آبیاری، تصفیه، سیستم های تهویه هوا، پمپاژ مایعات همراه با گرانروی متوسط، سیستم های تحت فشار مسکونی و سیستم های آتش نشانی استفاده می شوند.

برای دریافت کاتالوگ انواع پمپ های ebara وارد صفحه پمپ آب ابارا شوید.

پمپ سانتریفیوژ پنتاکس

پمپ سانتریفیوژ پنتاکس که یکی از انواع تولیدات شرکت PENTAX است، جهت انتقال آب به صورت زمینی استفاده می شود. جنس بدنه این پمپ از چدن و پروانه های آنها از جنس نوریل یا برنج می باشد.

پمپ های سری CAM پنتاکس در این دسته بندی قرار می گیرند.

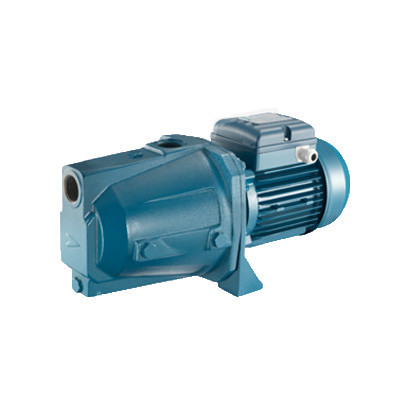

خاصیت خود مکش بودن پمپ های جتی پنتاکس یکی از مهمترین از مزایای آنها است که اغلب در مواردی که ورودی آب پمپ، کم فشار می باشد به کار می رود.

در مجموع می توان گفت انتخاب پمپ آب جتی پنتاکس یکی از بهترین گزینه ها برای پمپاژ آب در ویلا ها می باشد.

مشخصات فنی پمپ پنتاکس سانتریفوژی

پمپ آب پنتاکس سانتریفیوژ Pentax CAM در کشاورزی، صنعت، شهری، آبیاری و خانگی کاربرد فراوان دارد. از این پمپ آب می توان برای گردش منابع آب خالص و مخلوط با روغن، در سیستم های پمپ آب خانگی کوچک، اتصال به دیگ بخار، جابجایی مایعات، تخلیه ی منابع آب استفاده کرد.

برای کسب اطلاعات بیشتر، وارد صفحه پمپ آب پنتاکس اصل شوید. در ضمن اگر به پمپ های ایتالیایی علاقمند هستید، حتما وارد صفحه انواع پمپ آب خانگی ایتالیایی شوید.

پمپ سانتریفیوژ سایر

از سری پمپ های سانتریفیوژی سایر می شود به سری IR اشاره کرد. ورودی و خروجی این سری پمپ ها از نوع فلنجی بوده و از جنس چدن، برنز، استیل و سوپر دابلکس مطابق با نیاز مصرف کننده طراحی و ساخته می شوند.

پمپ و الکتروموتور در سری IR بصورت مستقیم به یکدیگر متصل شده اند و اصطلاحا به آن ها کوپل مستقیم یا مونوبلاک می گویند. اگر در خصوص این اصطلاحات اطلاعی ندارید، مقاله الکتروپمپ چیست را مطالعه کنید.

پمپ های سانتریفیوژی سایر سری IR بیشتر در مصارف ساختمانی، صنعتی و سیستم های گرمایشی و تهویه مطبوع مورد استفاده قرار می گیرند. برای کسب اطلاعات بیشتر وارد صفحه پمپ آب سایر شوید.

پمپ سانتریفیوژ داب

پمپ سانتریفیوژی داب از دیگر محصولات ایتالیایی موجود در بازار ایران می باشد. شرکت پمپ آب داب در زمینه تولید انواع پمپ خانگی و صنعتی و بوستر پمپ سابقه چندین ساله دارد.

پمپ سانتریفیوژ داب به علت کیفیت و بازدهی بالا از پرطرفدارترین ترین برندهای پمپ سانتریفیوژ در مدل های خانگی، زمینی و … می باشند.

مطالب بیشتر: پمپ آب مناسب جهت سیلاب ها

پمپ سانتریفیوژ پمپیران

پمپ سانتریفیوژی پمپیران که معمولا یک طبقه می باشد، طبق استاندارد DIN 24255 تولید شده و دارای موتور جدا و محفظه حلزونی و همچنین پروانه یکسر آویز می باشد.

محور پمپ از دو طریق نوار گرافیتی یا آببند مکانیکی آببندی شده است و توسط بوش فولاد كروم نیكل قابل تعویض محافظت می گردد. پروانه پمپ بالانس مکانیکی شده است. در خصوص آبندی، می توانید مقاله آب بندی شفت دوار را مطالعه کنید.

دو عدد بلبرینگ گریس كاری شده كه در یك طرف پروانه واقع شده‌اند نیروهای شعاعی و محوری وارد بر محور پمپ را تحمل می کنند. برای کسب اطلاعات بیشتر می توانید وارد صفحه پمپ آب پمپیران شوید.

اگر به لیست پمپ های ایرانی علاقمند هستید، حتما وارد صفحه بهترین برند پمپ آب ایرانی شوید.
