پمپ سیرکولاتور

انواع دسته بندی های پمپ آب سیرکولاتور به همراه توضیحات فنی در ذیل قابل مشاهده و بررسی است.

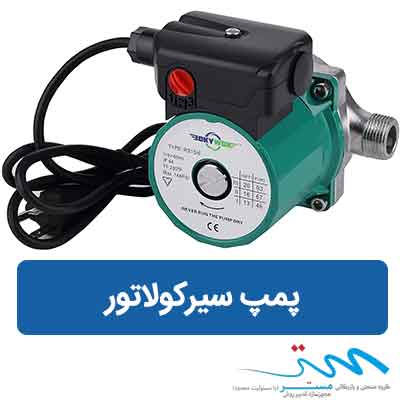

پمپ آب سیرکولاتور

قطعا برای خرید پمپ سیرکولاتور یا همان پمپ خطی، داشتن اطلاعات کافی می تواند به شما کمک کند.

در ادامه با ما همراه باشید تا با انواع پمپ سیرکوله و البته پمپ آب خطی خانگی آشنا شوید.

پیشنهاد ویژه: برای خرید پمپ آب خانگی، بهترین مرکز فروش پمپ آب تهران را انتخاب کنید.

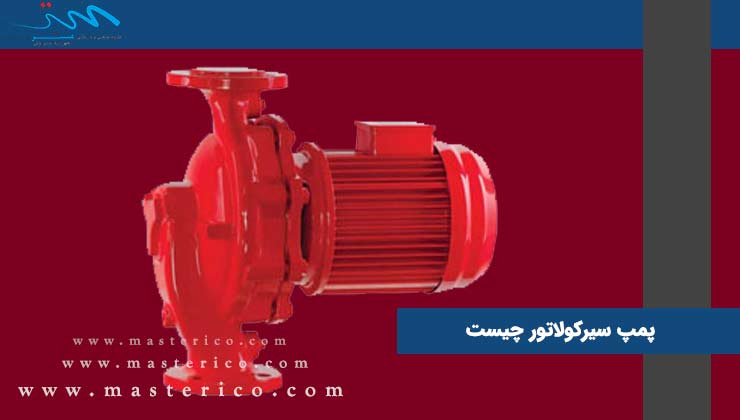

پمپ سیرکولاتور چیست
پمپ سیرکولاتور چیست

پمپ سیرکولاتور چیست

پمپ آب سیرکولاتور جهت تامین و گردش آب گرم در سیستم گرمایشی مرکزی خانگی و صنعتی و یا سیستم تهویه هوا به کار می رود. بدنه ی پمپ های سیرکولاتور ها شامل بخش هیدرولیکی چدنی و روتور می باشد.این پمپ ها به عنوان پمپ های گریز از مرکز استفاده می شوند.

پمپ سیرکولاتور یکی دیگر از انواع پمپ های سانتریفیوژ می باشد که در دو مدل پمپ سیرکولاتور بدن استیل و پمپ سیرکولاتور بدن چدن در بازار عرضه می گردد. پمپ سیرکولاتور به جهت به گردش درآوردن آب در سیستمهای پخش کننده حرارت برای تامین کردن بار حرارتی ساختمان مورد استفاده قرار می گیرد.
برای آنکه بخواهیم پمپ سیرکولاتور را مورد بررسی قرار دهیم ابتدا باید اجزای پمپ سیرکولاتور را به خوبی بشناسیم.

پمپ سیرکولاتور به دو دسته تقسیم می شود دسته اول پمپ سیرکولاتور خطی می باشد که بر روی مدار نصب شده و میتواند تک قلو و یا دوقلو و چند دور باشد معمولاً از پمپ سیرکولاتور خطی به منظور به گردش درآوردن آب در سیستمهای پخش کننده گرما استفاده می کنند. دومین دسته از انواع پمپ سیرکولاتور پمپ سیرکولاتور زمینی می باشد که معمولاً در ظرفیت های بسیار بالا که پمپ و الکتروپمپ سنگین میشود مورد استفاده قرار می گیرد.

کاربرد پمپ سیرکولاتور خطی
کاربرد پمپ سیرکولاتور خطی

کاربرد پمپ سیرکولاتور خطی

معمولاً از پمپ سیرکولاتور خطی در شوفاژ ها پکیج استخر و در سیستم های تاسیساتی تهویه استفاده می کنند همچنین از پمپ سیرکولاتور خطی برای پمپاژ سیالات شیمیایی استفاده می گردد.

پارامتر های مهم جهت انتخاب یک پمپ آب گنجایش، فشار پمپ، مقدار مصرف انرژی، راندمان و کارایی پمپ و سرعت چرخش پروانه ی پمپ می باشد.

این پمپ آب، با پمپاژ کردن و چرخاندن سیال دریک مدار بسته کار می کنند و از دو بخش اصلی الکتروموتور و پمپ تشکیل شده اند که الکتروموتور خود به دو بخش بلبرینگ و روتور و همچنین پمپ به سه بخش واسطه ، پروانه و سیل مکانیکی تقسیم می گردند.

نحوه عملکرد پمپ آب سیرکولاتور
نحوه عملکرد پمپ آب سیرکولاتور

نحوه عملکرد پمپ آب سیرکولاتور

یک پمپ آب سیرکولاتور شامل دو بخش اساسی الکتروموتور و پمپ آب می باشد. موتور الکتریکی، پروانه ها را به حرکت در آورده که باعث جابجایی آب به سمت جلو و یا به سمت بالا می شود. پروانه ی پمپ سیرکولاتور مانند یک توربین بوده و شامل یک چرخ همراه با یکسری تیغه های زاویه دار می باشد که با حرکت سریع خود، آب را به سمت جلو سوق می دهد. موتور نیز در یک پوشش ضد آب مهر موم شده، به پروانه چسبیده است. هنگامیکه آب به سمت بالا پمپاژ می شود، آب در اطراف یک سیستم سیرکولاتور گردش پیدا کرده و مجدد به موقعیت اصلی خود باز می گردد. با توجه به این، یک پمپ سیرکولاتور نیاز به قدرت کافی جهت انتقال و جابجایی آب در لوله ها را دارد. این پروسه بارها و بارها تکرار خواهد شد. با توجه به اینکه پمپ سیرکولاتور به اندازه کافی کوچک است، می توان آن را در کنار سیستم لوله کشی نصب کرد.

پمپ آب سیرکولاتور داب

موارد کاربرد پمپ آب سیرکولاتور

  • سیرکوله کردن آب گرم و سرد از 10- تا 130 درجه سانتی گراد
  • انتقال آب از سیستم گرمایش مرکزی و تهویه ی هوا در موارد کاربری اداری، تجاری و صنعتی سیرکوله کردن آب گرم و سرد در سیستم تهویه ی هوا، رادیاتورها، سیستم گرمایش از کف و همچنین سیستم گرم کردن آب صنایع مختلف برای انتقال مایعات شیمیایی و صنعتی و سیستم های شستشو

نکات مهم حین استفاده از پمپ آب سیرکولاتور

  • ورودی و خروجی لوله پمپ های سیرکولاتور نباید نسبت به ورودی و خروجی پمپ کوچکتر باشدپمپ آب سیرکولاتور گراندفوس
  • هرگونه صدای غیر معمول را درحین کارکردن پمپ بررسی شود
  • پمپ های سیرکوله که دارای واسطه و کوپلینگ می باشند باید حتما هرماه یکبار کوپلینگ را بررسی کرده تا از خرابی در امان باشد
  • در پمپ های سیرکوله که دارای واسطه و کوپلینگ می باشند، از یک گریس مورد تایید تولید کننده جهت روانکاوی اتصالات پمپ استفاده شود.
انواع پمپ آب سیرکولاتور
انواع پمپ آب سیرکولاتور

انواع پمپ آب سیرکولاتور

پمپ آب سیرکوله خطی

پمپ سیرکولاتور خطی یک الکتروپمپ کوپله مستقیم وبی واسطه است. جنس بدنه پمپ سیرکولاتور غالبا از آهن، چدن و یا استیل است و پروانه (ایمپلر) آن از جنس پلی آمید است که ضد زنگ و ضد خورندگی میباشد. ماکسیمم تولرانس پمپ های سیرکولاتور 16 میل است. محور پمپ آب سیرکوله خطی با سیل مکانیکی بسته شده است. پمپ سیرکولاتور خطی در دما، فشار و مایعات متنوع، محفظه های آب بندی متنوعی دارند. کاربرد پمپ آب سیرکوله خطی عموما در سیستم های سرمایشی و گرمایشی است و کار سیرکوله کردن آب را انجام می دهد.

این نوع پمپ آب به دو صورت تولید می شود، در نوع اول از واسطه و کوپلینگ استفاده می شود و در نوع دوم بدون واسطه تولید انجام می گیرد که در نوع دوم از مشکلات احتمالی مانند قفل شدن کلاج، چسبیدن پلاتین، شکستن کوبلینگ و عدم روغن کاری جلوگیری می گردد.

بهترین برندهای پمپ سیرکولاتور

در ادامه به معرفی بهترین برندهای پمپ سیرکولاتور خواهیم پرداخت.

  • پمپ سیرکولاتور ابارا
  • پمپ سیرکولاتور لوارا
  • پمپ سیرکولاتور داب

شرکت پمپ آب ابارا

پمپ آب ابارا توسط شرکت EBARA ژاپن با استفاده از تجربه و روشهای مدیریتی خاص ژاپنی ها و تکنولوژی و دقت ایتالیایی، تولید و عرضه می گردد.

ابارا یکی از بزرگترین برندهای تولید پمپ آب در جهان است که می کوشد تا محصولات خود را با بهترین کیفیت و کارایی تولید نماید. محصولات این شرکت در گروه های متعددی از جمله خانگی، تجاری، صنعتی، کشاورزی، آبیاری و فاضلاب قرار می گیرند.

برای کسب اطلاعات بیشتر و دریافت کاتالوگ وارد صفحه پمپ آب ابارا شوید.

نحوه تولید پمپ آب سیرکولاتور خطی

پمپ آب سیرولاتور خطی به دو صورت تولید می شود.

در نوع اول از واسطه و کوپلینگ استفاده می شود

  1. الکترموتور: الکترموتور بدون لرزش و بی صدای آن که لازمه اولیه هر پمپ آب گرم است. تمام موتورهای تک فاز و سه فاز پمپ ها با دقیق ترین مشخصات ساخته می شود.
  2. شفت (محور): برای شفت پمپ از قطعه بزرگی استفاده می شود که سطوح یاتاقانی بزرگی را تشکیل می دهد. طوقه مخصوص ضد ضربه که یکپارچه با محور ساخته شده است، از حرکت ضربه ای انتهای محور که موجب خرابی کاسه نمد و یاتاقانها می شود جلوگیری می کند.
  3. یاتاقانهای برنزی بلند: برای تراز نگه داشتن دقیق محور پمپ ها از یاتاقان های برنزی که به قدر کافی بلند هستند استفاده شده است. یک شیار مخصوص روغن کاری در هر یاتاقان ایجاد شده تا گردش ثابت روغن را روی سطح یاتاقان ها میسر سازد و این خصوصیات با ترکیب یکدیگر کارکرد نرم و با اطمینان و بی صدای پمپ را تضمین می کنند.
  4. کاسه نمد مکانیکی (مکانیکال سیل): این کاسه نمد از نفوذ آب به داخل یاتاقان ها جلوگیری می کند و سابقه طولانی و موفقیت آمیزی دارد. ماده بسیار سختی که کاسه نمد از آن ساخته شده است و دقتی که در ساخت آن شده است ضامن کار مداوم آن می باشد.
  5. کوپلینگ های صدا خفه کن: این کوپلینگ ها دارای بازوهایی است که با فنر به یکدیگر متصل می شوند. این حالت لرزش و صدا را خفه می کند. از آنجا که نداشتن صدا یکی از ضرورت های اولیه ی هر پمپ سیرکولاتور آب گرم می باشد، این اتصالات قابل انعطاف یکی از مزایای مهم این نوع پمپ به شمار می رود. کار آنها چنان خوب بوده است که در تمامی پمپ ها از آن استفاده می شود.
  6. سیستم روغنکاری: سیستم روغنکاری پمپ ها بسیار ساده و بی اندازه موثر است. روغن به وسیله نمدهای صنعتی از مخزن روغن بالا آمده و محور و یاتاقان ها را دائما درون روغن نگه می دارد.
  7. پروانه گریز از مرکز: این پروانه با طراحی مخصوصی که دارد یک پرده گریز از مرکز واقعی است و ساختمان بی نظیر آن به طور موثر از جمع شدن در سطح کاسه نمد جلوگیری می کند و دوام طولانی کاسه نمد و کار بی صدای پمپ را تضمین می کند و تولرانس های دقیق فاصله بین پرده و بدنه پمپ آب، نشت آن را به حداقل می رساند.

لازم به ذکر است در نوع دوم که فاقد واسطه می باشد از چهار مشکل احتمالی جلوگیری به عمل می آید که شامل موارد زیر می باشد:

  • قفل شدن کلاج
  • چسبیدن پلاتین
  • شکستن کوبلینگ
  • عدم روغنکاری

پمپ آب سیرکوله زمینی

این پمپ ها معمولا از چدن ساخته شده و پروانه ی آنها نیز از چدن یا برنج می باشد. الکتروموتور این پمپ ها دارای دور 1450 بوده و به صورت دائم کار می باشند. در مواقعی که میزان فشار و بازدهی بالاتر از حد میزان فشار و بازدهی پمپ های سیرکوله خطی می باشد، از این مدل پمپ سیرکولاتور استفاده می شود.

پمپ های سیرکولاتور زمینی به دو دسته تقسیم می شوند:

دسته اول پمپ های اتابلوک هستند که در آنها الکتروموتور و پمپ از طریق واسطه به هم متصل می باشند.

پمپ آب سیرکولاتور خطی

در دسته دوم پمپ و الکتروموتور از طریق شاسی و کوپله و واسطه ای به نام کوپلینگ به هم متصل می شوند.

پمپ آب سیرکولاتور

از آنجا که سیستم های گرمایش و سرمایش سیکل بسته ای را طی می کنند پمپ های سیرکولاتور فشار سیستم را بالا نمی برد و تنها افت فشار طولی و محلی ناشی از سیستم لوله کشی، شیرآلات، دیگ، فن و غیره را جبران می کند. پمپ باید آب را در دورترین پخش کننده حرارت یا برودت به گردش در بیاورد، بنابراین هد پمپ سیرکولاتور براساس افت فشار طولی و محلی بحرانی ترین مسیر حساب می شود.

این افت ناشی از اصطکاک آب یا سیال با جدار لوله است که به زبری لوله سرعت سیال و قطر لوله وابسته می باشد و می تواند از معادله زیر محاسبه گردد:

h1=0.025 * L

h1: افت طولی

L: مجموع طولانی ترین مسیر رفت و برگشت (متر)

0.025: مقدار افت مجاز در سیستم بسته در هر متر لوله

افت ناشی از شیرآلات، زانوها، دیگ و چیلر آخرین وسیله پخش کننده است. افت شیرآلات و زانوها را می توان 50% افت طولی درنظر گرفت.

h2=0.5 * h1

مجموع افت های محاسبه شده در بالا هد پمپ سیرکولاتور را تشکیل می دهد.

دبی پمپ سیرکولاتور به بار حرارتی و یا سرمایشی ساختمان بستگی دارد که از رابطه زیر بدست می آید:

Q = q ÷ (500 * ∆T)

Q: دبی (گالن بر دقیقه)

q: بار حرارتی (بی تی یو بر ساعت یا Btu/hr)

T∆: اختلاف دما

برای محاسبه دبی پمپ برگشت آب گرم از رابطه زیر استفاده می کنیم:

Q = {(L1 + L2) * λ} ÷ 10000

λ:لوله های غیر عایق، 60 بی تی یو بر فوت ساعت
Q: دبی

(L1+L2): طول کل لوله کشی رفت و برگشت آبگرم مصرفی

قطر لوله آب گرم مصرفی باید طوری انتخاب شود که سرعت آب در محدوده 2 تا 6 فوت بر ثانیه باشد.
در عمل ممکن است دبی پمپ را 30% دبی پمپ اصلی گرفت. معمولا قطر لوله برگشت آب گرم مصرفی را 2 تا 3 سایز کمتر از لوله رفت می گیرند.
نکته حائز اهمیت این است که چون پمپ سیرکولاتور برای تامین بار کامل انتخاب می شود، حال اگر دور پمپ ثابت باشد با کاهش انرژی، اختلاف دمای رفت و برگشت کاهش می یابد. به همین دلیل باید دبی سیستم کنترل شود.

دبی پمپ سیرکولاتور

با توجه به اینکه طراحی براساس بار حداکثری صورت می گیرد، متاسفانه برخی طراحان کم تجربه پمپ را بزرگتر انتخاب می کنند. در صورتی که اگر پمپ دست بالا هم انتخاب نشده باشد در بیشتر مواقع بالاتر از نیاز است، چون ساختمان در محدوده زمانی خاصی در پیک بار است.
