شرکت پمپیران از شرکت های بزرگ در صنعت تولید پمپ آب در کشور است که در تولید و ساخت انواع پمپ آب از جمله پمپ آب شناور، پمپ آب گریز از مرکز و پمپ آب فشار قوی فعالیت دارد. در این مقاله به معرفی یکی از این پمپ ها، یعنی پمپ آب گریز از مرکز می پردازیم.
مطالبی که در این صفحه خواهید خواند:
- پمپ آب گریز از مرکز چیست
- طرز کار پمپ های گریز از مرکز
- کارکرد پمپ گریز از مرکز
- راندمان پمپ گریز از مرکز
- ساختمان پمپ های گریز از مرکز
- اجزای پمپ گریز از مرکز
- انواع پمپ های گریز از مرکز
- پمپ گریز از مرکز حلزونی
- پمپ گریز از مرکز فشار قوی
- پمپ گریز از مرکز چند مرحله ای
- قیمت موتور آب دو اینچ
- خرید پمپ گریز از مرکز
- عملکرد پمپ آب گریز از مرکز پمپیران
- سوالات متداول
پمپ آب گریز از مرکز چیست
“پمپ آب گریز از مرکز چیست” یکی از سوالاتی که ممکن است ذهن شما عزیزان را به خود درگیر کرده باشد این است که پمپ آب گریز از مرکز چیست ، پمپ آب گریز از مرکز نوعی از پمپ اب می باشد که برقی بوده و به صورت گریز از مرکز آب را با فشار بالا پمپاژ می نماید، پمپ گریز از مرکز از 3 نوع جریان تشکیل شده اس که عبارت اند از:
1- پمپ گریز از مرکز با جریان شعاعی (Turbo Pumps)
2- پمپ گریز از مرکز با جریان وتری (Impeller Pump)
3- پمپ گریز از مرکز با جریان محوری (Roto Dynamic
سازوکار پمپ گریز از مرکز براساس نیروی گریز از مرکز است بدین صورت که مایع به مرکز پمپ و پای پرههای پروانه وارد میشود.
(در اثر کاهش فشار در این ناحیه) پروانه توسط الکتروموتور با سرعت بالا دوران میکند و مایع قرارگرفته در بین پرههای پروانه همراه با آن به دوران در میآید لذا انرژی جنبشی آن افزایش مییابد و در اثر نیروی گریز از مرکز به طرف خارج پرتاب میشود و پوسته پمپ را پر از سیال میکند. در نهایت انرژی جنبشی مایع به دلیل طراحی خاص مجرای خروجی پمپ به انرژی پتانسیل فشار تبدیل میگردد.
پیشنهاد میشود: پمپ آب ۱۲ ولت
برای افزایش فشار مایعات استفاده میشود. این پمپ ممکن است، یک یا چند طبقه، تکمکشه، محفظه با برش شعاعی، مخصوص نصب عمودی.
در مواردی بسته به تعداد طبقات و اندازه موتور میتواند به صورت افقی یا مایل نیز نصب شود. پروانهها به صورت جریان شعاعی یا مختلط بوده و قابل تراش میباشند. محفظه طبقات پمپهای جریان شعاعی توسط بست طبقات و محفظه طبقات پمپهای جریان مختلط توسط پیچهای دو سر به یکدیگر متصل میشوند.
محفظه مکش بین موتور و پمپ توسط صافی مکش پمپ را در مقابل ذرات درون آب محافظت میکند. این نوع پمپها معمولاً دارای سوپاپ یکطرفه میباشند.
طرز کار پمپ های گریز از مرکز
قبل از شروع بررسی طرز کار پمپ های گریز از مرکز باید مزایای پمپ آب گریز از مرکز را با یکدیگر مورد بررسی قرار دهیم:
- پمپ آب گریز از مرکز ساختار و روش تولید ساده دارد
- پمپ آب گریز از مرکز قیمت ارزانی دارد
- پمپ آب گریز از مرکز تولید فشار یکنواخت می نماید
- پمپ آب گریز از مرکز از نظر جنس پروانه و محفظه بسیار عالی می باشد
- پمپ آب گریز از مرکز تنوع زیادی دارند
- پمپ آب گریز از مرکز هزینه تعمیر و نگهداری کمی دارند.
- پمپ آب گریز از مرکز با تراشیدن پروانه آنها میتوان عملکرد آنها را تغییر داد.
- پمپ آب گریز از مرکز میتوانند در دورهای بالا کار کنند امکان اتصال مستقیم به موتور الکتریکی را دارند.
- در پمپ آب گریز از مرکز گذر حجمی سیال در آنها یکنواخت میباشد و چنانچه لوله خروجی مسدود یا تنگ شود، فشار زیادی ایجاد نخواهد کرد که به پمپ آسیب برساند در نتیجه زیر بار نمیمانند.
طرز کار پمپ های گریز از مرکز به این صورت می باشد که، یک محفظه حلزونی شکل در قسمت مجموعه پمپ خواهید دید. این محفظه حلزونی در اطراف پروانه به با سطح مقطعی که به تدریج افزایش می یابد قرار داشته و به در نهایت به لوله خروجی متصل می شود.
به دلیل این که پمپ گریز از مرکز پروانه های مختلفی دارد، انواع این پروانه ها شامل پروانه های باز، بسته و نیمه باز به صورت شعاعی، محوری و مختلط می شوند که به هنگام چرخش آب از مرکز پروانه وارد تیغه ها شده و از آنجایی که فشار کمی دارند با چرخش پروانه در راستای پره های آن سرعت و فشار سیال بالا می رود و بعد از آن از نقطه انتهایی پروانه خارج شده و با زاویه ای به درون محفظه حلزونی پرتاب می شوند و از آنجایی که سرعت زیاد می تواند تلفات زیادی داشته باشد، شکل و طراحی این محفظه حلزونی به کمک پمپ آمده و نقش دیفیوزر را باز می کند و در واقع با این کار از سرعت سیال کاسته و فشار آن را بالا میبرد و همچنین این محفظه نقش جمع کنندگی نیز دارد و با جمع کردن تک تک دبی های خارجی شده از فاصله بین پره های پروانه، برآیند آن را از لوله رانشی با فشاری که دریافت کرده است خارج می کند.
پیشنهاد میشود: قیمت تیوپ مخزن پمپ آب
هر چقدر فشار زیاد باشد می تواند مسافت بیشتری را طی کند و در نهایت در مخزن ذخیره شود و یا برای کاربری که مد نظر آن است مورد بهره برداری قرار گیرد.
کارکرد پمپ گریز از مرکز
با توجه به گفته های بالا کارکرد پمپ گریز از مرکز به نوعی می باشد که جهت انتقال آب تمیز در مصارف آبیاری، سیستمهای آبیاری بارانی، ایستگاههای تقویت فشار، تأمین آب اضطراری، زهکشی آبهای زیر زمینی، تأسیسات تصفیه آب، مصارف شستشوی صنعتی و سیستمهای آتشنشانی در معادن و آبنماها به کار میرود.
یکی از انواع پمپهای گریز از مرکز پمپ استخری میباشد که دارای دبی زیاد و هد کم میباشند. پمپ تصفیه استخر آب استخر را از راه دریچههای کف استخر بهمراه گریلها یا اسکیمر مکش نموده و با ایجاد فشار، آن را از تجهیزات تصفیه آب مانند فیلتر تصفیه استخر، تجهیزات گندزدایی و سیستم گرمایشی عبور داده و در نهایت توسط نازلها مجدداً به استخر بازمیگرداند.
راندمان پمپ گریز از مرکز
منحنی راندمان پمپ گریز از مرکز از شروع تا انتهای نقطه کارکرد پمپ شامل تغییراتی است که توسط شرکت سازنده هر پمپ ارائه میشود. راندمان در محدودهای از منحنی هد و دبی به حداکثر خود میرسد که به آن BEP بهترین نقطه راندمان اطلاق میشود.
ساختمان پمپ های گریز از مرکز
ساختمان پمپ های گریز از مرکز به سه دسته تقسیم میشوند:
پمپ آب گریز از مرکز جریان شعاعی: در این پمپها فشار سیال تنها با اعمال نیروی گریز از مرکز افزایش مییابد. پمپهای این دسته، با یک سری پروانههای ورودی دارای سرعت مخصوص کمتر از ۴۲۰۰ و با دو سری پروانههای مکشی دارای سرعت مخصوص کمتر از ۶۰۰۰ هستند. در این پمپها سیال بهطور معمول از طریق توپی وارد پروانه شده و به صورت شعاعی به محیط جریان مییابد.
پمپ آب گریز از مرکز جریان مختلط: در این پمپها فشار تا حدودی با اعمال نیروی گریز از مرکز و تا حدودی نیز با اعمال نیروی بالابری (lift) که از جانب تیغهها اعمال میشود افزایش مییابد. این دسته از پمپها دارای یک سری پروانه ورودی با جریان خروجی محوری هستند و تخلیه در راستاهای محوری و شعاعی انجام میشود. پمپهای این دسته به صورت معمول دارای سرعت مخصوص مابین ۴۲۰۰ تا ۹۰۰۰ هستند.
پمپ آب گریز از مرکز جریان محوری: پمپهای این دسته که گاه پمپهای ملخی هم نامیده میشوند بیشترین افزایش فشار سیال را از طریق اعمال پروانهها یا عملیات بالابری تیغهها اعمال میکند. این گروه یک سری پروانه ورودی به همراه جریان ورودی محوری و خروجی تقریباً محوری دارند. پمپهای این گروه غالباً دارای سرعت مخصوصهایی بیش از ۹۰۰۰ هستند. در حالت کلی از پمپهای جریان محوری هنگامی که تولید دبی لازم باشد استفاده میکنند و از پمپهای جریان شعاعی به منظور افزایش فشار سود میبرند.
اجزای پمپ گریز از مرکز
اجزای پمپ گریز از مرکز و قسمتهای اساسی یک الکتروپمپ گریز از مرکز عبارتند از:
- الکتروموتور پمپ آب گریز از مرکز: که شامل قسمت الکتریکی پمپ است.
- کوپلینگ یا هم محورسازی پمپ آب گریز از مرکز: که متصلکننده الکترومتر به شافت (محور) پمپ است.
- محفظه یاتاقان پمپ آب گریز از مرکز: که محل قرارگیری برینگها میباشد.
- مکانیکال سیل پمپ آب گریز از مرکز: که محل آببندی پمپ و جداکننده سیال پمپاژ شده و قسمت مکانیکی پمپ است.
- پرههای پمپ پمپ آب گریز از مرکز: که با توجه به نوع کاربرد دارای انواع گوناگون هستند.
دو جزء اصلی پمپهای گریز از مرکز پروانه و تیغه آن و حلزونی پمپ هستند، پروانه پمپ آب گریز از مرکز: نقش پروانهها در پمپ گریز از مرکز تأمین انرژی لازم برای سیال میباشد.
در پمپ آب گریز از مرکز دو نوع پروانه پایهای وجود دارند:
- مارپیچی
- توربینی
انواع پمپ های گریز از مرکز
در این بخش جدول انواع پمپ های گریز از مرکز را برای شما عزیزان قرار داده ایم.
1450 دور بر دقیقه | ||||||||||||
قطر لوله (اینچ) | مشخصات موتور | فلنج پمپ (میلی متر) | قطر پروانه (میلی متر) | آبدهی (متر مکعب بر ساعت) | ||||||||
رانش | مکش | جریان (آمپر) | قدرت | رانش | مکش | 14 | 12 | 10 | 8 | 6 | ||
اسب بخار | کیلووات | ارتفاع (متر) | ||||||||||
C | B | 2.2 | 1 | 0.75 | 32 | 50 | 169 | 6.6 | 7.7 | 8.5 | 9.2 | 9.6 |
1.7 | 0.75 | 0.55 | 160 | 5 | 6.2 | 7.2 | 8 | 8.5 | ||||
1.7 | 0.75 | 0.55 | 150 | – | 4.6 | 5.8 | 6.7 | 7.3 | ||||
1.1 | 0.5 | 0.37 | 140 | – | – | 4.3 | 5.4 | 6.2 |
2950 دور بر دقیقه | ||||||||||||
قطر لوله (اینچ) | مشخصات موتور | فلنج پمپ (میلی متر) | قطر پروانه (میلی متر) | آبدهی (متر مکعب بر ساعت) | ||||||||
رانش | مکش | جریان (آمپر) | قدرت | رانش | مکش | 28 | 25 | 20 | 15 | 10 | ||
اسب بخار | کیلووات | ارتفاع (متر) | ||||||||||
C | B | 8.7 | 5.5 | 4 | 32 | 50 | 169 | 27 | 30 | 34 | 37 | 39 |
8.7 | 5.5 | 4 | 160 | 20 | 24 | 29 | 33 | 35 | ||||
6.6 | 4 | 3 | 150 | – | 17 | 23 | 27 | 30 | ||||
5.2 | 3 | 2.2 | 140 | – | – | 17 | 23 | 25 |
پمپ گریز از مرکز پمپیران 200-32
1450 دور بر دقیقه | ||||||||||||
قطر لوله (اینچ) | مشخصات موتور | فلنج پمپ (میلی متر) | قطر پروانه (میلی متر) | آبدهی (متر مکعب بر ساعت) | ||||||||
رانش | مکش | جریان (آمپر) | قدرت | رانش | مکش | 8 | 7 | 6 | 5 | 1 | ||
اسب بخار | کیلووات | ارتفاع (متر) | ||||||||||
B | C | 2.2 | 1 | 0.75 | 32 | 50 | 209 | 12 | 13.2 | 14 | 14.4 | 14.7 |
2.2 | 1 | 0.75 | 200 | 10.4 | 11.8 | 12.5 | 13.1 | 13.4 | ||||
1.7 | 0.75 | 0.55 | 190 | – | 9.8 | 11 | 11.6 | 12 | ||||
1.7 | 0.75 | 0.55 | 180 | – | – | 9 | 10 | 10.6 |
2950 دور بر دقیقه | ||||||||||||
قطر لوله (اینچ) | مشخصات موتور | فلنج پمپ (میلی متر) | قطر پروانه (میلی متر) | آبدهی (متر مکعب بر ساعت) | ||||||||
رانش | مکش | جریان (آمپر) | قدرت | رانش | مکش | 16 | 14 | 12 | 10 | 8 | ||
اسب بخار | کیلووات | ارتفاع (متر) | ||||||||||
B | C | 11.6 | 7.5 | 5.5 | 32 | 50 | 209 | 48 | 53 | 56 | 57.5 | 59 |
11.6 | 7.5 | 5.5 | 200 | – | 46.5 | 50 | 52.5 | 54 | ||||
8.7 | 5.5 | 4 | 190 | – | 38 | 43 | 46 | 47.5 | ||||
8.7 | 5.5 | 4 | 180 | – | – | 35 | 39.5 | 42 |
پمپ گریز از مرکز حلزونی
همانطور که میدانید پمپ گریز از مرکز حلزونی معمولا در هد و دبی های مختلفی در بازار عرضه می شوند. از جمله برند های ایرانی که به تولید پمپ آب حلزونی می پردازند، شرکت پمپیران می باشد که می توان به مدل های ER,EN,EA در آن اشاره کرد. فشار کاری در مدل های EA,ER دوازده بار است و جنس آنها از چدن می باشد. این دو مدل قادرند تا 90 متر ارتفاع آبدهی داشته باشند.در مدل EN فشار کاری به 16 بار رسیده و دارای ظرفیت آبدهی تا 1650 متر می باشد.
نوع دیگری از این پمپ ها در برند لوارا موجود می باشد که سری e-NSC را شامل می شود. این پمپ ها دارای عمر بالا، راندمان کاری عالی و پیاده سازی آسان می باشند. میزان آبدهی در این پمپ ها 1800متر مکعب و میزان ارتفاع در آنها حداکثر 160 متر است.
پیشنهاد میشود: بوستر پمپ

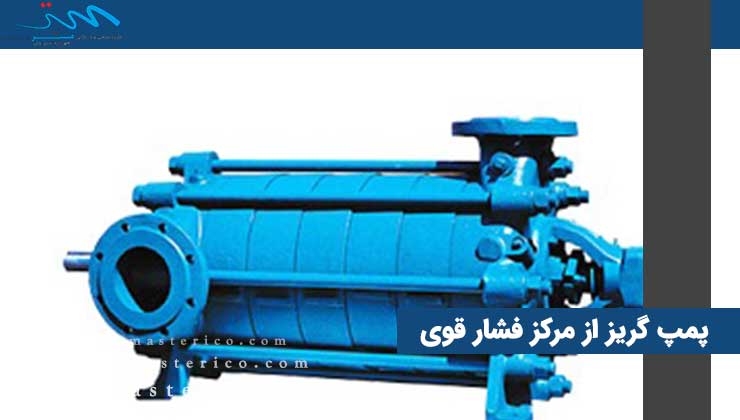

پمپ گریز از مرکز فشار قوی
اگر به دنبال پمپ گریز از مرکز فشار قوی هستید، ما در معتبرترین فروشگاه پمپ آب ، بهترین انواع پمپ گریز از مرکز فشار قوی مناسب با درخواست شما را پیشنهاد خواهیم کرد.
اگر به دنبال خرید پمپ گریز از مرکز فشار قوی هستید، همین حالا با ما تماس بگیرید. 02133997522 | 02-33997661 | 09121882140.
پیشنهاد مطالعه: اگر قصد دارید پمپ آب خانگی بخرید، برای اطمینان در انتخاب می توانید مقاله جامع پمپ آب برای ساختمان 4 طبقه را نیز مطالعه کنید.
داشتن یک پمپ آب قوی برای هر واحد مسکونی و همچنین مصارف صنعتی حائز اهمیت است، چرا که یک پمپ آب قوی تاثیر زیادی بر میزان ورودی آب و فشار اب هر واحد خواهد داشت. پس پیدا کردن یک پمپ اب قوی که دارای کیفیت بالایی می باشد یکی از مهمترین مسائل هر واحد مسکونی می باشد.
پمپ آب فشار قوی، پمپ گریز از مرکز دارای تعدادی طبقات است که موجود بودن تعداد طبقات بیشتر نسبت به پمپ گریز از مرکز عادی، باعث زیادشدن فشار و هد میگردد. در انواع پمپ های آبرسانی، به پمپ هایی فشار قوی می گوییم که دارای ویژگی های زیر باشند:
- قطر پروانه ای بیشتر می باشد
- سرعت روتور بیشتر می باشد
- تعداد پروانه ها و طبقات به کار رفته در پمپ گریز از مرکز فشار قوی بیشتر می باشد.
پیشنهاد میشود: کم كردن صداي پمپ اب
پمپ گریز از مرکز چند مرحله ای
پمپ گریز از مرکز چند مرحله ای یکی از پر طرفدارترین پمپ آب گریز از مرکز می باشد که قابلیت ارائه آبدهی و هد در بازه های مختلف را دارد و از آنجایی که راندمان انرژی آنها بالا است این پمپ ها به انتخاب مناسبی برای نوع کاربری که دارند تبدیل شده اند.
پمپ گریز از مرکز چند مرحله ای کاربری فراوانی در صنایع و معادن انرژی و پالایشگاه های نفت و گاز، سیستم انتقال آب شهری و آبیاری زمین های کشاورزی، در زهکشی صنایع و معادن و از طرفی سیستم های گرمایشی و سرمایشی در صنایع دارد.
اگر به دنبال پمپ گریز از مرکز چند مرحله ای هستید میتوانید با شماره گیری یکی از شماره تلفن های شرکت مستر با کارشناسان مجرب ما در زمینه خرید پمپ گریز از مرکز چند مرحله ای مشاوره بگیرید. 021-33997522 | 021-33997661
021-33996283 | 021-36058972
قیمت موتور آب دو اینچ
قیمت موتور آب دو اینچ متناسب با نوع آن متغیر می باشد، اگر به دنبال موتور آب دو اینچ هستید میتوانید با شماره گیری یکی از شماره تلفن های شرکت مستر با کارشناسان مجرب ما در زمینه خرید قیمت موتور آب دو اینچ مشاوره بگیرید. 021-33997522 | 021-33997661
قیمت پمپ آب گریز از مرکز
قیمت پمپ آب گریز از مرکز با توجه به نوع و کاربرد آن متفاوت است، میتوان به صورت حدودی یک مبلغی را در خصوص قیمت پمپ آب گریز از مرکز در نظر گرفت.
قیمت پمپ آب گریز از مرکز از 3.000.000 میلیون تومان تا 9.000.000 میلیون تومان میتوان در نظر گرفت که با توجه به گفته های بالا متناسب با نوع و کاربرد ان متغیر خواهد بود.
اگر به دنبال پمپ آب گریز از مرکز هستید میتوانید با شماره گیری یکی از شماره تلفن های شرکت مستر با کارشناسان مجرب ما در زمینه قیمت پمپ آب گریز از مرکز مشاوره بگیرید. 021-33997522 | 021-33997661
خرید پمپ گریز از مرکز
برای خرید پمپ گریز از مرکز پیشنهاد میکنیم حتما از یک فروشگاه پمپ آب حرفه ای با سابقه فعالیت در زمینه فروش انواع پمپ گریز از مرکز خریداری نمایید.
گروه صنعتی و بازرگانی مستر در سال 1380 تاسیس شد و در زمینه تولید، واردات و فروش تکنولوژی های مدرن کنترل، هدایت و بهینه سازی شبکه های آبرسانی، تاسیساتی، عمرانی و کشاورزی و فروش پمپ گریز از مرکز فعالیت می کند.
مجهز سازه تدبیر روش مفتخر است که با بهره گیری از کارشناسان مجرب و دلسوز و همچنین تجهیزات مدرن و با استفاده از متدهای پیشرفته، هر ساله سهم عمده ای در تامین نیازهای آبرسانی خانگی و صنعتی کشور عزیزمان را عهده دار باشد.
برای اطلاع مشتریان و همکاران گرامی لازم به ذکر است شرکت مجهز سازه تدبیر روش (شماره ثبت 514136) با نام تجاری مستر در حال فعالیت می باشد.
عملکرد پمپ آب گریز از مرکز پمپیران
همان طور که از نام آن مشخص است، اساس کار پمپ آب گریز مرکز پمپیران بر نیروی گریز از مرکز است. عملکرد این پمپ آب به این صورت است که مایع (آب) به قسمت مرکزی و پره های پمپ وارد می شود و پره های پمپ آب را به گردش در می آورد. در اثر گردش پره های پمپ آب گریز از مرکز و مایع (آب) انرژی جنبشی افزایش یافته و مایع (آب) در اثر نیروی گریز از مرکز به بیرون (پوسته ی پمپ) هدایت می شود.
کاربرد پمپ آب گریز از مرکز پمپیران
پمپ آب گریز از مرکز پمپیران در موارد کشاورزی، آبیاری، شهری، صنعتی، تاسیسات گرمایشی و سرمایشی کاربرد دارد.
پمپ های گریز از مرگز پمپیران به صورت یک طبقه ای و یا طبقاتی موجود هستند. مقدار هد و دبی آنها نیز به صورت کم، متوسط یا زیاد متغیر است.
پمپ آب گریز از مرکز پمپیران همانند دیگر انواع پمپ آب، دارای مزایا و معایبی است.
مزایای پمپ آب گریز از مرکز پمپیران
اگر به عملکرد پمپ آب گریز از مرکز پمپیران در قسمت قبلی توجه کرده باشید، در می یابید که این پمپ آب ساختار و عملکرد ساده ای دارد که از مزایای پمپ آب محسوب می شود.
این پمپ آب از قیمت مناسب و ارزان برخوردار است و بین مشتریان مورد پسند است. همچنین هزینه تعمیر و نگهداری آن نیز بسیار پایین است.
پمپ آب گریز از مرکز پمپیران دارای فشار و دبی یکنواختی است.
در صورت قطع جریان بدون اینکه به پمپ آب آسیبی وارد شود می تواند به گردش ادامه دهد.
ابعاد پمپ آب گریز از مرکز پمپ آب پمپیران نسبت به سایر انواع پمپ آب کوچکتر است و فضای کمتری را اشغال می کند.
از آنجایی که پمپ آب گریز از مرکز می تواند با سرعت بالا عمل کند امکان اتصال مستقیم آن به موتور الکتریکی وجوددارد.
جنس پمپ آب گریز از مرکز متنوع بوده و مشتری نسبت به کاربردی که دارد، حق انتخاب دارد.
معایب پمپ گریز از مرکز پمپیران
- نیازبه آماده سازی پیش از راه اندازی
- دارای هد پایین
- نامناسب بوده جهت استفاده برای سیالات با ویسکوزیته (غلظت) بالا
- قادر نبودن این پمپ به ایجاد فشار بالا (درصورت نیاز باید از پمپ های چند مرحله ای استفاده نمود)
گروه صنعتی و بازرگانی مستر به عنوان نماینده رسمی فروش انواع پمپ آب گریز از مرکز پمپیران، این محصولات را با قیمت مناسب در اختیار مشتریان عزیز قرار می دهد. ضمنا برای کارشناسان گروه مستر همواره برای ارائه ی مشاوره و هرگونه خدمات آماده پاسخگویی به شما مشتریان محترم می باشند.
سوالات متداول
پمپ آب گریز از مرکز چیست؟
پمپ آب گریز از مرکز نوعی از پمپ اب می باشد که برقی بوده و به صورت گریز از مرکز آب را با فشار بالا پمپاژ می نماید،
قیمت پمپ آب گریز از مرکز چقدر است؟
قیمت پمپ آب گریز از مرکز متناسب با نوع آن متغیر می باشد و از 3.000.000 میلیون تومان تا 9.000.000 میلیون تومان میتوان در نظر گرفت.
